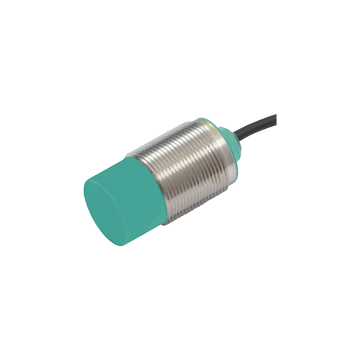

NBN15-30GM50-E2 - 326161-0185

Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 15 mm, czoło niezabudowane, PNP, 3-przewodowy / normalnie otwarty (NO), 5 ... 36 V DC, przewód 2 m z PVC, IP68, 0 ... 1150 Hz

Kod produktu: NBN15-30GM50-E2
Oznaczenie producenta: 326161-0185
Producent: PEPPERL+FUCHS
Kategoria: Czujniki indukcyjne cylindryczne

Dodaj do porównania

328,10 zł

403,56 zł z podatkiem VAT

Dostępny na magazynie (19 szt.)

Wysyłka w ciągu 24-48h

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

1 tydzień gdy dostępny w PF Niemcy

Gwarancja

Producent

PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Inductive sensor NBN15-30GM50-E2

15 mm czoło niezabudowane
Rozszerzony zakres temperatur
-40 ... + 85 ° C
Rozszerzony zakres napięcia roboczego
Elastyczne zastosowanie z wszechstronnymi możliwościami montażu

Ogólne specyfikacje
Funkcja przełączania		Normalnie otwarty (NO)
Typ wyjścia		PNP
Znamionowa odległość robocza		15 mm
Instalacja		niezabudowany
Polaryzacja wyjściowa		DC
Zapewniona odległość robocza		0 ... 12.15 mm
Element uruchamiający		stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 45 mm x 45 mm x 1 mm
Współczynnik redukcji r _Al		0.4
Współczynnik redukcji r _Cu		0.37
Współczynnik redukcji r ₃₀₄		0,71
Współczynnik redukcji r _Mosiądz		0.46
Typ wyjścia		3-przewodowy
Nominalne oceny
Napięcie robocze		5 ... 36 V
Częstotliwość przełączania		0 ... 1150 Hz
Histereza		typ. 5 %
Zabezpieczenie przed odwrotną polaryzacją		chronione przed odwrotną polaryzacją
Zabezpieczenie przed zwarciem		pulsowanie
Spadek napięcia		≤ 1 V.
Prąd pracy		0 ... 200 mA
Prąd wyłączenia		max. 20 µA
Prąd zasilania bez obciążenia		≤ 10 mA
Opóźnienie czasowe przed dostępnością		≤ 10 ms
Wskaźnik stanu przełączania		LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF _d		1707 a
Czas misji (T _M )		20 a
Pokrycie diagnostyczne (DC)		0 %
Dostosowanie
PWIS conformity		VDMA 24364-C1/T100°C-W
Zgodność ze standardami i dyrektywami
Standardowa zgodność
	Standardy	EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012
Aprobaty i certyfikaty
Klasa ochrony		II
	Znamionowe napięcie izolacji	36 V.
	Impulsy znamionowe wytrzymują napięcie	500 V
Aprobata UL		Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2
Zatwierdzenie CCC		Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V.
Warunki otoczenia
Temperatura otoczenia		-40 ... 85 ° C (-40 ... 185 ° F)
Temperatura przechowywania		-40 ... 85 ° C (-40 ... 185 ° F)
Specyfikacja mechaniczna
Rodzaj połączenia		kabel
Materiał obudowy		mosiądz pokryty białym brązem
Czoło aktywne		PBT , green
Stopień ochrony		IP68
Kabel
	Końcówki kablowe	tak
	Średnica kabla	4.3 mm ± 0.15 mm
	Promień gięcia	> 10 x średnica przewodu
	Materiał	PCV
	Kolor	czarny
	Liczba rdzeni	3
	Core cross section	0,34 mm ²
	Długość	2 m
Masa		179 g
Moment dokręcający		0 ... 30 Nm
Informacje ogólne
Zakres dostawy		2 nakrętki samozabezpieczające w zakresie dostawy

System	Classcode
ECLASS 13.0	27274001
ECLASS 12.0	27274001
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 9.0	EC002714
ETIM 8.0	EC002714
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
