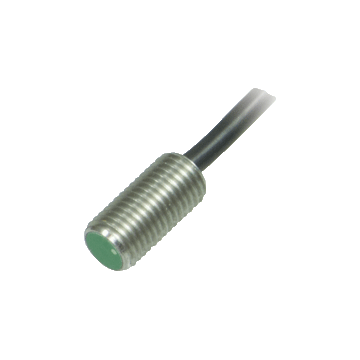

NBB2-8GS16-E2-Y0235 - 304615-0235
Czujnik indukcyjny firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBB2-8GS16-E2-Y0235
- 2 mm czoło zabudowane
- Zwiększona odległość robocza
- Wersja ze stali nierdzewnej
- Rozszerzony zakres temperatur
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 2 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 1.62 mm | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 8 mm x 8 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0,2 | |
| Współczynnik redukcji r Cu | 0.1 | |
| Współczynnik redukcji r 304 | 0,55 | |
| Współczynnik redukcji r Mosiądz | 0,25 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 5 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 6000 Hz | |
| Histereza | typ. 5% | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 1,5 V. | |
| Prąd pracy | 0 ... 100 mA | |
| Prąd wyłączenia | 0.01 mA | |
| Prąd zasilania bez obciążenia | ≤ 10 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 100 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 960 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | LCP | |
| Stopień ochrony | IP67 | |
| Kabel | ||
| Średnica kabla | 2.6 mm ± 0.1 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Materiał | PUR | |
| Kolor | czarny | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,08 mm 2 | |
| Długość | 2 m | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
