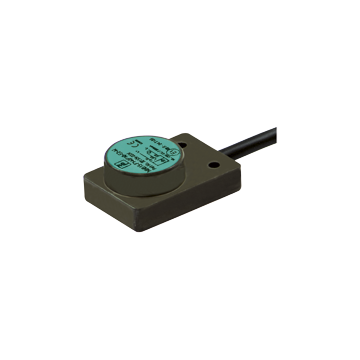

NBB15-F148P10-E2-M-0,15M-3DT04 - 321184-0011
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 15 mm, czoło zabudowane, PNP / normalnie otwarty (NO), 10 ... 60 V DC, kabel PUR ze złączem Deutsch L = 150 mm, IP67 / IP69K, 0 ... 600 Hz
Zapytaj o produkt:
NBB15-F148P10-E2-M-0,15M-3DT04 - 321184-0011 630,70 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBB15-F148P10-E2-M-0,15M-3DT04
- 15 mm czoło zabudowane
- 3-przewodowy prąd stały
- Rozszerzony zakres temperatur
- Zatwierdzenie typu E1
- Wysoka odporność na wstrząsy i wibracje
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 15 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 12.15 mm | |
| Współczynnik redukcji r Al | 0,5 | |
| Współczynnik redukcji r Cu | 0.45 | |
| Współczynnik redukcji r 304 | 0,8 | |
| Współczynnik redukcji r Mosiądz | 0,55 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 60 V DC | |
| Częstotliwość przełączania | 0 ... 600 Hz | |
| Histereza | 2 ... 20 % ( typ. 3 % ) | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 1,5 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | ≤ 10 µA | |
| Prąd zasilania bez obciążenia | ≤ 10 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1156 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie E1 | 10R-04 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Kabel PUR ze złączem Deutsch L = 150 mm | |
| Montaż połączenia | Obudowa Deutsch DT 04-3P-P004 Klin Deutsch W3P Kontakt Deutsch 1060-16-0622 |
|
| Core cross section | 3 x 0,75 mm 2 | |
| Materiał obudowy | anodowane aluminium | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 / IP69K | |
| Moment dokręcania, śruby obudowy | ≤ 1.8 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
