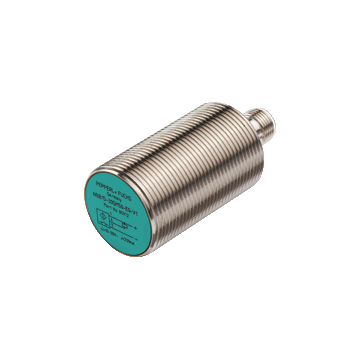

NBB15-30GM50-E3-V1-M - 240187
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 15 mm, czoło zabudowane, PNP / normalnie zamknięty (NC), 5 ... 60 VDC, konektor M12-3pin, IP68 / IP69K, 0 ... 600 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBB15-30GM50-E3-V1-M
- 15 mm czoło zabudowane
- Rozszerzony zakres temperatur
-40 ... + 85 ° C - Zatwierdzenie typu E1
- Zwiększona odporność na hałas 100 V / m
- Ze zwiększonym uszczelnieniem, klasa ochrony
IP68 / IP69K - Wysoka odporność na wstrząsy i wibracje
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 15 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 12.15 mm | |
| Współczynnik redukcji r Al | 0.45 | |
| Współczynnik redukcji r Cu | 0.4 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Współczynnik redukcji r Mosiądz | 0,5 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 5 ... 60 V. | |
| Częstotliwość przełączania | 0 ... 600 Hz | |
| Histereza | typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Indukcyjne zabezpieczenie przeciwprzepięciowe | tak | |
| Tłumienie przepięć | tak | |
| Spadek napięcia | ≤ 2 V. | |
| Znamionowe napięcie izolacji | 60 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 6 µA przy 25 °C | |
| Prąd zasilania bez obciążenia | ≤ 7 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 220 ms | |
| Wskaźnik stanu przełączania | Multihole-LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 830.5 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2 | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose, Class 2 Power Source | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Zatwierdzenie E1 | 10R-04 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 3-pinowa | |
| Materiał obudowy | mosiądz, niklowany | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP68 / IP69K | |
| Masa | 94 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
