NBB15-30GM40-EU-M1-300MM-3DT04 - 70128557
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 15 mm, wyjście przełączające 0,5 / 4,5 VDC do sterowania urządzeniami mobilnymi, 7 ... 30 VDC, przewód z wtyczką DT04, IP68 / IP69K, 0 ... 550 Hz, temp. otoczenia -40 ... 85 °C, dopuszczenia E1
Zapytaj o produkt:
NBB15-30GM40-EU-M1-300MM-3DT04 - 70128557 579,70 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

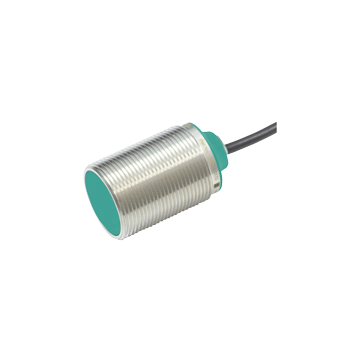

Najważniejsze parametry Inductive sensor NBB15-30GM40-EU-M1-300MM-3DT04
- 15 mm czoło zabudowane
- 0.5 / 4.5 VDC switching output for mobile equipment controls
- Rozszerzony zakres temperatur
-40 ... + 85 ° C - 3-stykowe złącze Deutsch (DT04)
- Wysoka odporność na wstrząsy i wibracje
- Podwyższony opór EMC 30 V / m
- Ze zwiększonym uszczelnieniem, klasa ochrony
IP68 / IP69K
| Ogólne specyfikacje | ||
|---|---|---|
| Typ wyjścia | Digital voltage output | |
| Znamionowa odległość robocza | 15 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 12.15 mm | |
| Element uruchamiający | stal miękka, np. sol. 1.0037, SR235JR (wcześniej St37-2) 45 mm x 45 mm x 1 mm |
|
| Współczynnik redukcji r Al | 0.45 | |
| Współczynnik redukcji r Cu | 0.4 | |
| Współczynnik redukcji r 304 | 0,7 | |
| Współczynnik redukcji r Mosiądz | 0,5 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 7 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 500 Hz | |
| Histereza | 2 ... 15 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | tak | |
| Dryft temperaturowy | ≤ 10% | |
| Prąd zasilania bez obciążenia | ≤ 15 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 100 ms | |
| Rezystor obciążenia | min. 20 kΩ | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Wyjście cyfrowe | ||
| Output value | object detected: 4.5 V ± 0.2 V object not detected: 0.5 V ± 0.2 V |
|
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) |
|
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | stały kabel z wtyczką | |
| Materiał obudowy | mosiądz pokryty białym brązem | |
| Czoło aktywne | PBT , green | |
| Stopień ochrony | IP68 / IP69K | |
| Złącze | ||
| Montaż połączeń | Deutsch connector DT04-3P-CE02, Deutsch contact 1060-16-0622, Deutsch wedge W3P | |
| Kabel | ||
| Średnica kabla | 6 mm ± 0.2 mm | |
| Promień gięcia | > 6 x średnica przewodu | |
| Materiał | PUR | |
| Kolor | czarny | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,75 mm 2 | |
| Długość | 285 mm ± max. 10 mm | |
| Informacje ogólne | ||
| Zakres dostawy | 2 nakrętki samozabezpieczające w zakresie dostawy | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
