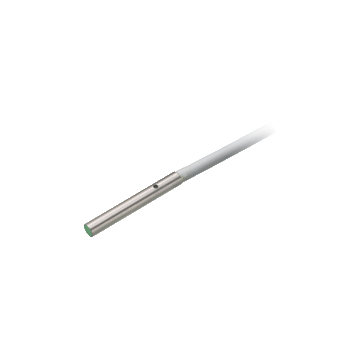

NBB1-3M22-E2-0,3M-V3 - 224128
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 1 mm, czoło zabudowane, PNP / normalnie otwarty (NO), 10 ... 30 VDC, przewód 0,3 m z gniazdem M8-3pin, IP67, 0 ... 700 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Inductive sensor NBB1-3M22-E2-0,3M-V3
- 1 mm czoło zabudowane
- Miniaturowa konstrukcja
- Kabel z wtyczką M8
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 1 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 0.81 mm | |
| Współczynnik redukcji r Al | 0.4 | |
| Współczynnik redukcji r Cu | 0.29 | |
| Współczynnik redukcji r 304 | 0,76 | |
| Współczynnik redukcji r Mosiądz | 0.46 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V. | |
| Częstotliwość przełączania | 0 ... 700 Hz | |
| Histereza | typ. 5% | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 3 V. | |
| Prąd pracy | 0 ... 100 mA | |
| Prąd wyłączenia | 0 ... 0.1 mA typ. przy 25 °C | |
| Prąd zasilania bez obciążenia | ≤ 10 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1340 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | stały kabel z wtyczką | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PC | |
| Stopień ochrony | IP67 | |
| Złącze | ||
| Gwintowanie | M8 x 1 | |
| Moment dokręcający | 0,4 Nm | |
| Liczba pinów | 3 | |
| Kabel | ||
| Średnica kabla | 2.6 mm ± 0.1 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Materiał | PUR | |
| Kolor | szary | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,055 mm 2 | |
| Długość | 0,3 m | |
| Masa | 12 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
