IIM203 - IIKC022-ASKG/M/6M/ZH

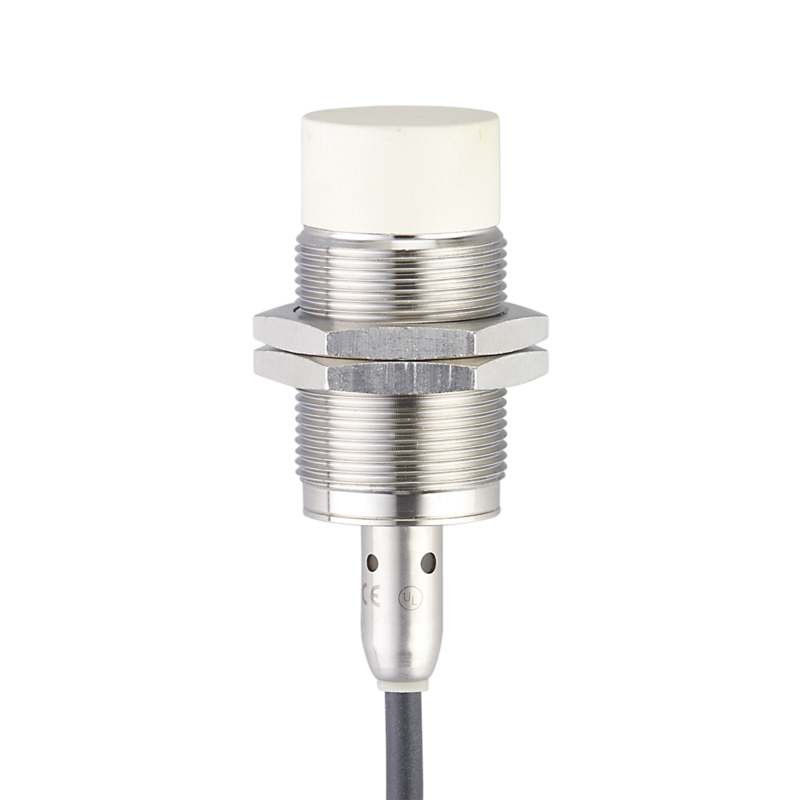

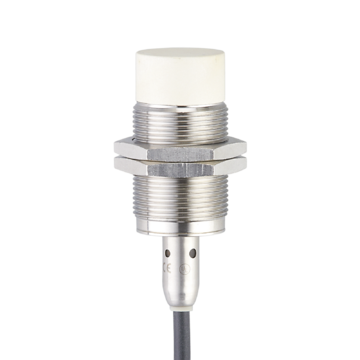

Czujnik indukcyjny IFM, średnica M30, sn=22 mm, czoło niezabudowane, PNP/NPN/NO, zasilanie 10-36 VDC, kabel 6 m, 100 Hz, L=81 mm, IP67/IP69K, dopuszczenie E1
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Aprobata typu E1 Kraftfahrt-Bundesamt (Niemieckiego Urzędu Transportu Samochodowego)
- Szeroki zakres temperatury roboczej
- Dobre zabezpieczenie przed wnikaniem zgodnie z wymaganiami trudnych warunków środowiskowych
- Duża odporność na wyładowania elektromagnetyczne zgodnie z normami branży motoryzacyjnej
- Szeroki zakres napięcia roboczego
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 22 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 / L = 81 | |
| Aplikacja | ||
| Konstrukcja | Zwiększony zasięg działania | |
| Aplikacja | Do zastosowań w aplikacjach mobilnych i trudnych | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...36 DC | |
| Pobór prądu [mA] | < 10; (tylko w układzie 3-przewodowym) | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Minimalny prąd obciążenia [mA] | 2; (tylko w układzie 2-przewodowym) | |
| Maks. prąd upływu [mA] | 0,5; (tylko w układzie 2-przewodowym) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 22 | |
| Realny zasięg działania Sr [mm] | 22 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...17,82 | |
| Zwiększony zasięg działania | tak | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,45 / miedź: 0,4 | |
| Histereza [% z Sr] | 1...20 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Ochrona | IP 67; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| Przemysł samochodowy | ||
| Emisja hałasu i zakłóceń akustycznych zgodnie z dyrektywą 95/54/EC ECE R10 | Zatwierdzenie typu E1 | |
| odporność na zakłócenia zgodnie z DIN ISO 11452-2 | 100 V/m | |
| przewodzone zakłócenia w instalacjach 24 V zgodnych z ISO 7637-2: 2004 (1 do 4 impulsy) i ISO16750-2: 2012 (zrzut obciążenia) | ||
| puls | 1 2a 2b 3a 3b 4 Load dump | |
| Poziom rygoru | III III III III III III Test A | |
| Kryteria niepowodzenia | C A C A A C C | |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 0,5 kV pomiędzy przewodami | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / -20...50 °C | |
| 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | ||
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych / -40...85 °C | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych / -20...50 °C | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli | |
| Próba natrysku solanki | ||
| EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
| MTTF [lata] | 1089 | |
| Dopuszczenie UL | ||
| Ta | 0...40 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 373 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M30 x 1,5 / L = 81 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | kołnierz gwintowany: stal kwasoodporna; powierzchnia aktywna: LCP naturalny; okno LED: PEI; nakrętki zabezpieczające: mosiądz | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x 90° LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 6 m, PUR, Ø 5,4 mm; Reakcja na spalanie ECE R118 rev.2; 3 x 0,5 mm2 | |
