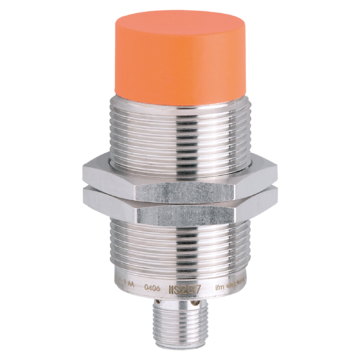

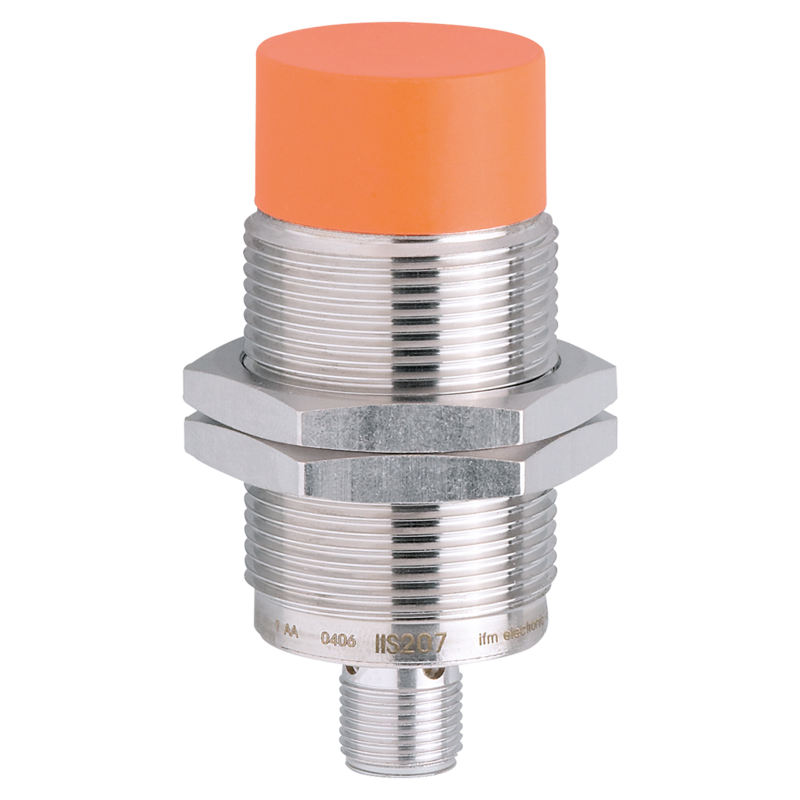

II5913 - IIK3015A1PKG/US
Czujnik indukcyjny IFM, średnica M30, sn=1-15 mm, czoło niezabudowane, 4-20 mA, zasilanie 15-30 VDC, konektor M12, L=70 mm
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dokładny, zlinearyzowany sygnał wyjściowy
- Bardzo duża powtarzalność
- Do bezdotykowego pomiaru odległości
- Szeroki zakres temperatury roboczej
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
Cechy produktu | ||
---|---|---|
Obudowa | Obudowa gwintowana | |
Wymiary [mm] | M30 x 1,5 / L = 70 | |
Dane elektryczne | ||
Napięcie zasilania [V] | 15...30 DC | |
Pobór prądu [mA] | < 20 | |
Klasa ochrony | II | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wyjścia | ||
Analogowe wyjście prądowe [mA] | 4...20; (liniowe; gradient: 1,143 mA/mm; do zbliżania frontalnego i do celu ze stali miękkiej: 45 x 45 x 1 mm) | |
Maks. obciążenie [Ω] | 500 | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Zakres pomiarowy [mm] | 1...15 | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
Błąd nieliniowości wyjścia analogowego [%] | ± 1 %; (z zakresu(IA) max) | |
Powtarzalność wyjścia analogowego [%] | ± 1 %; (z zakresu(IA) max) | |
Czasy reakcji | ||
Czas reakcji [ms] | < 20 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -25...80 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
EMC | ||
EN 60947-5-2 | ||
MTTF [lata] | 964 | |
Dane mechaniczne | ||
Waga [g] | 125,42 | |
Obudowa | Obudowa gwintowana | |
Montaż | montaż niezabudowany | |
Wymiary [mm] | M30 x 1,5 / L = 70 | |
Opis gwintu | M30 x 1,5 | |
Materiał | obudowa: mosiądz pokryty białym brązem; powierzchnia aktywna: PBT | |
Moment dokręcający [Nm] | 50 | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
wewnątrz zakresu działania | 1 x LED, kolor żółty świeci | |
poza zakresem działania | 1 x LED, kolor żółty miga | |
Akcesoria | ||
Dostarczane elementy | nakrętki zabezpieczające: 2 | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne - wtyk | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A |
