II0366 - IIB2015BARKA/BS-400B

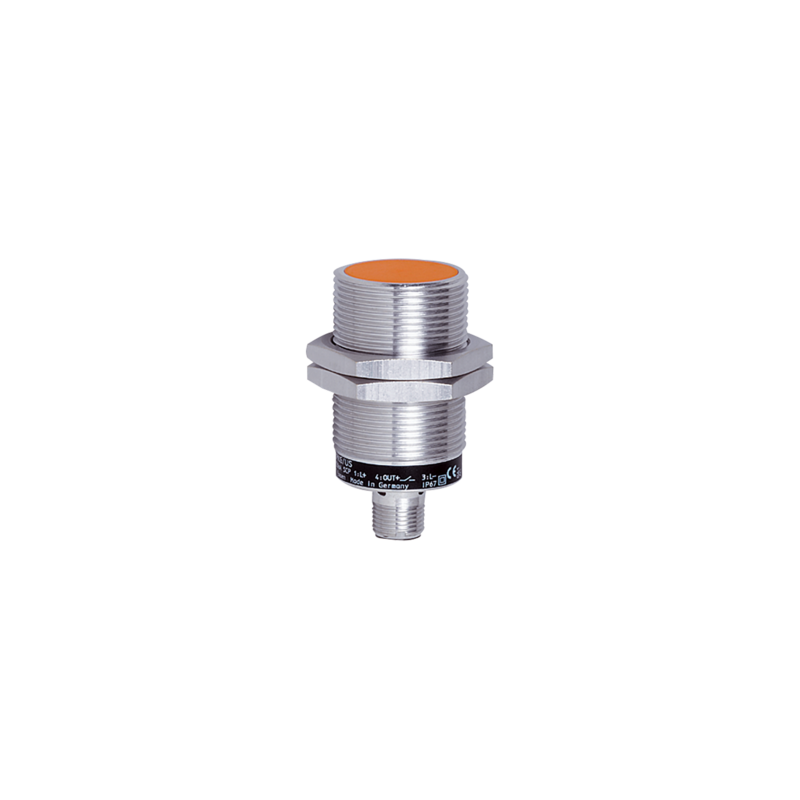

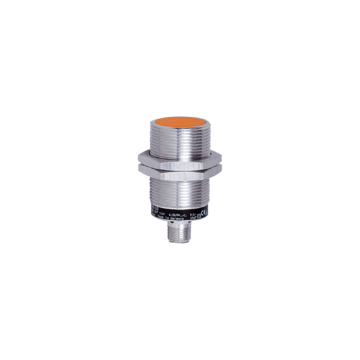

Czujnik indukcyjny M30 x 1,5 / L = 58 mm. Strefa działania 15 mm montaż zabudowany. normalnie otwarte. AC/DC. M12 Konektor. IP 67. 2-przewodowy. Temperatura otoczenia -25...70 °C. Częstotliwość przełączania 25 Hz AC / 25 Hz DC
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Technologia dwuprzewodowa
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
- Szeroki zakres napięcia roboczego
- Wyraźnie widoczne wskazanie stanu przełączenia
- Do precyzyjnego wykrywania położenia w maszynach
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 15 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 / L = 58 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 20...140 AC/DC | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 6 | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 6,5 | |
| Minimalny prąd obciążenia [mA] | 5 | |
| Maks. prąd upływu [mA] | 1 | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 200 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 1200; (20ms / 0,5Hz; dla aplikacji spełniających UL: î: 0,9 A (20 ms / 0,5 Hz)) | |
| Częstotliwość przełączania AC [Hz] | 25 | |
| Częstotliwość przełączania DC [Hz] | 25 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 15 | |
| Gwarantowany zasięg działania [mm] | 0...12,1 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,3 / miedź: 0,2 | |
| Histereza [% z Sr] | 1...20 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 1 kV przewód do przewodu, Ri: 2 Ohm | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 398 | |
| Dopuszczenie UL | ||
| Ta | -25...70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Hazardous voltage | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 135,5 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M30 x 1,5 / L = 58 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | obudowa: mosiądz pokryty białym brązem; powierzchnia aktywna: PBT | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x 90° LED, kolor czerwony | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Konektor: 1 x M12; kodowanie: B; Styki: pozłacane | ||
