II0341 - IIK2022-ABOA/SL/LS-100-AK

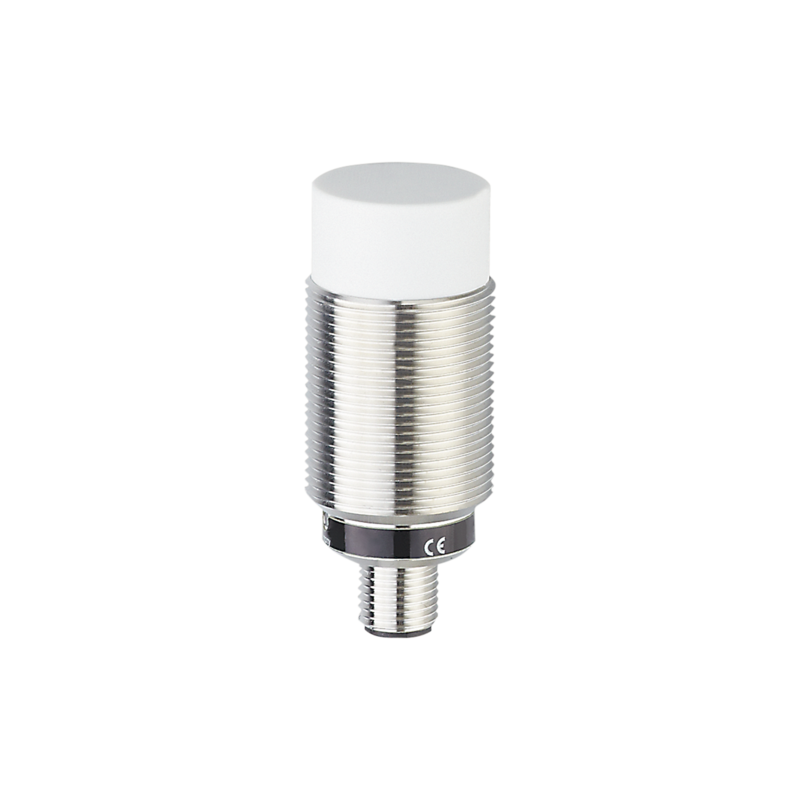

Czujnik indukcyjny IFM, średnica M30, sn=22 mm, czoło zabudowane, NO, zasilanie 20-250 V AC/DC, konektor 1/2", 25 Hz, L=72 mm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Ze stopniem zespolonego wyjścia AC/DC
- Technologia dwuprzewodowa
- Długi zasięg wykrywania zapewniający długi czas sprawności
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
- Z wytrzymałym konektorem 1/2"
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 22 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 20...250 AC/DC | |
| Klasa ochrony | I | |
| Zabezpieczenie przed odwrotną polaryzacją | nie | |
| Wyjścia | ||
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 6 | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 6,5 | |
| Minimalny prąd obciążenia [mA] | 5 | |
| Maks. prąd upływu [mA] | 1 (250 V AC) / 0,8 (140 V AC) / 0,8 (24 V DC) | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 250; (350 (...50 °C)) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 2200; (20 ms / 0,5 Hz) | |
| Częstotliwość przełączania AC [Hz] | 25 | |
| Częstotliwość przełączania DC [Hz] | 70 | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Strefa działania | ||
| Strefa działania [mm] | 22 | |
| Realny zasięg działania Sr [mm] | 22 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...17,6 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,48 / miedź: 0,4 | |
| Histereza [% z Sr] | 3...20 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| EN 55011 | klasa B | |
| MTTF [lata] | 606 | |
| Dane mechaniczne | ||
| Waga [g] | 217,5 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M30 x 1,5 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | mosiądz pokryty białym brązem; powierzchnia aktywna: PBT; okno LED: PA | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor czerwony | |
| Połączenie elektryczne | ||
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 2 A; szybki | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | Zalecenie: Po wystąpieniu zwarcia należy sprawdzić, czy urządzenie działa prawidłowo. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Konektor: 1 x 1/2"; kodowanie: C | ||
