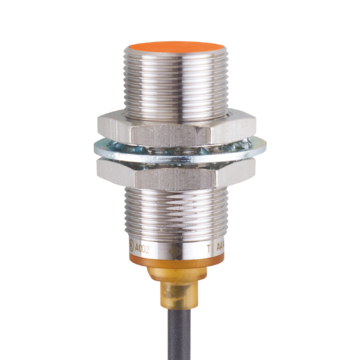

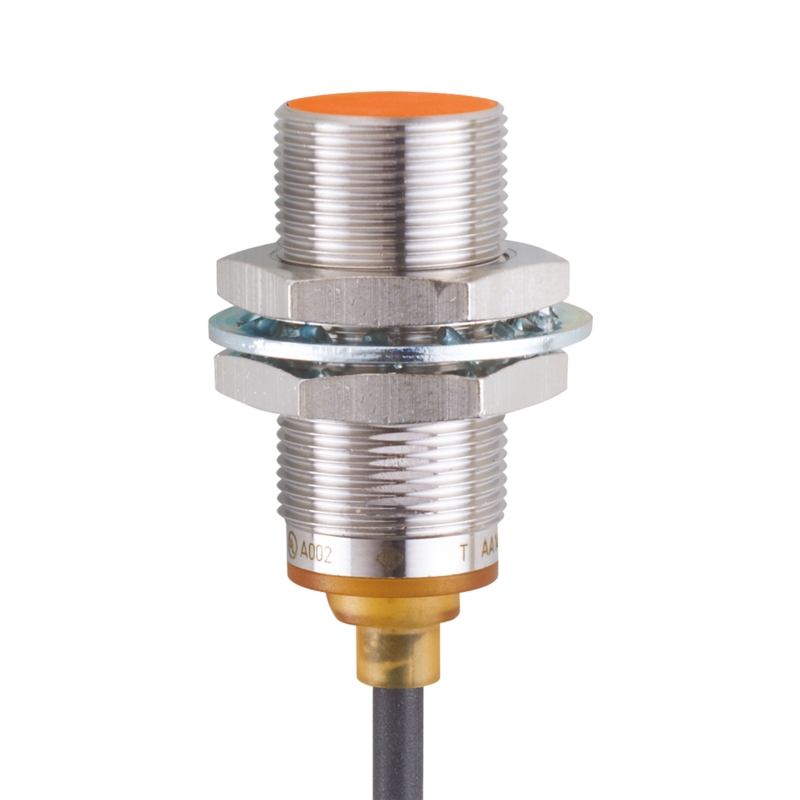

IGS720 - IGB2008BARKG/5M/PUR
Czujnik indukcyjny M18 x 1 / L = 40 mm. Strefa działania 8 mm montaż zabudowany. normalnie otwarte. DC. PNP/NPN. 5 m PUR-Przewód. 2-przewodowy. Temperatura otoczenia -40...85 °C. Częstotliwość przełączania 400 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Odpowiednie do zastosowań przemysłowych, mobilnych, do chłodzenia i smarowania
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Elastyczne zastosowanie dzięki szerokiemu zakresowi temperatury roboczej
- Bezpieczne wykrywanie dzięki dużemu zasięgowi wykrywania i niskim tolerancjom czujnika
- Mniejsze zapasy dzięki szerokiej gamie zastosowań
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 8 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 40 | |
| Aplikacja | ||
| Konstrukcja | możliwość stosowania z łańcuchami kablowymi; Zwiększony zasięg działania | |
| Aplikacja | Zastosowania w automatyce przemysłowej | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; ("supply limited voltage / current" zgodnie z UL) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Minimalny prąd obciążenia [mA] | 2 | |
| Maks. prąd upływu [mA] | 0,6 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 400 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 8 | |
| Realny zasięg działania Sr [mm] | 8 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...6,48 | |
| Zwiększony zasięg działania | tak | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 3...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Ochrona | IP 65; IP 66; IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli | |
| Próba natrysku solanki | ||
| EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
| MTTF [lata] | 909 | |
| Oprogramowanie wbudowane w cenie produktu | tak | |
| Dopuszczenie UL | ||
| Ta | -25...75 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | A007 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 146,96 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M18 x 1 / L = 40 | |
| Opis gwintu | M18 x 1 | |
| Materiał | mosiądz pokryty białym brązem; powierzchnia aktywna: PBT kolor pomarańczowy; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem | |
| Moment dokręcający [Nm] | patrz instrukcja obsługi | |
| Możliwość stosowania z łańcuchami kablowymi | tak | |
| Możliwość stosowania z łańcuchami kablowymi | ||
| Promień zgięcia przy zastosowaniu łańcucha kablowego | min. 10 x średnica kabla | |
| Cykle zginania | > 5 Mio. | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 podkładka zębata: 1, stal kwasoodporna |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 5 m, PUR; 2 x 0,34 mm2 | |
