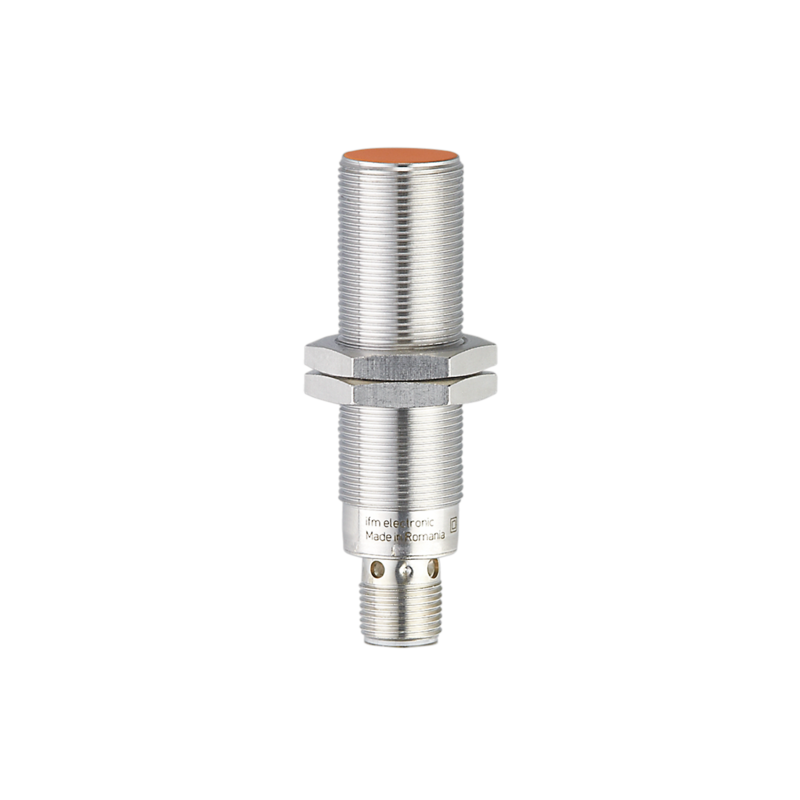

IGS208 - IGKC008BASKG/M/US-104-DRS/2LED
Czujnik indukcyjny IFM, średnica M18, sn=8 mm, czoło zabudowane, PNP/NPN/NO, zasilanie 10-30 VDC, konektor M12, 400 Hz, L=70 mm
Zapytaj o produkt:
IGS208 - IGKC008BASKG/M/US-104-DRS/2LED 47,72 € [netto]
Formularz został wysłany.
Parametry produktu
Producent
IFM
Gwarancja
24
Czas dostawy gdy brak na magazynie
2 tygodnie
Opisy produktu
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
- Długi zasięg wykrywania zapewniający długi czas sprawności
- Wyraźnie widoczne wskazanie stanu przełączenia
- Możliwość pracy w konfiguracji trójprzewodowej lub dwuprzewodowej
- Z optycznym elementem pomocniczym do montażu i wprowadzania ustawień
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 8 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 70 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane; Zwiększony zasięg działania; optyczne wspomaganie ustawienia | |
| Aplikacja | Zastosowania w automatyce przemysłowej | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | 12; (24 V) | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,8 | |
| Minimalny prąd obciążenia [mA] | 2; (tylko w układzie 2-przewodowym) | |
| Maks. prąd upływu [mA] | 0,5; (tylko w układzie 2-przewodowym) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 400 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 8 | |
| Realny zasięg działania Sr [mm] | 8 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...6,5 | |
| Zwiększony zasięg działania | tak | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 3...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 1364 | |
| Dopuszczenie UL | ||
| Ta | 0...40 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Hazardous voltage | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 54,4 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M18 x 1 / L = 70 | |
| Opis gwintu | M18 x 1 | |
| Materiał | mosiądz pokryty białym brązem; powierzchnia aktywna: PBT | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x 90° LED, kolor żółty | |
| wsparcie nastaw | 1 x LED, kolor czerwony | |
| Optyczne wspomaganie ustawienia | tak | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | odpowiedni dla sterowników PLC typ 1 wg normy IEC 61131-2 | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | ||
