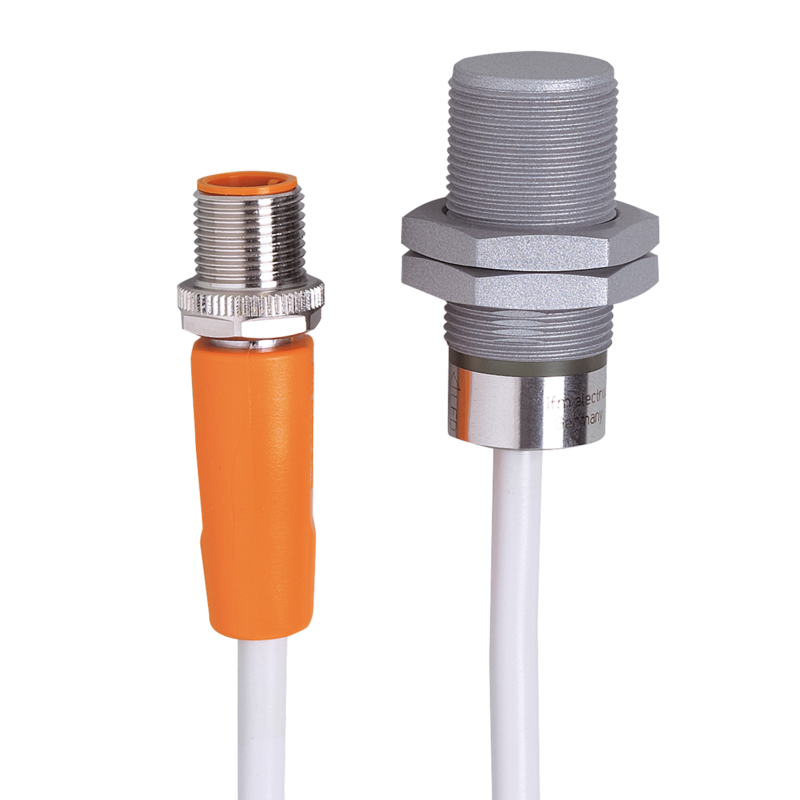

IGR203 - IGB2006BARKG/AM/SC/0,3M/US/2LE
Czujnik indukcyjny IFM, średnica M18, sn=6 mm, czoło zabudowane, PNP/NPN/NO, zasilanie 10-36 VDC, kabel 0,3 z gniazdem M12, 50 Hz, L=40 mm, powłoka przeciwadhezyjna
Zapytaj o produkt:
IGR203 - IGB2006BARKG/AM/SC/0,3M/US/2LE 74,29 € [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Odporne na żużel spawalniczy dzięki powłoce zapobiegającej przywieraniu
- Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
- Znaczna odporność na wstrząsy i drgania
- Wyjątkowo krótka obudowa do montażu w ograniczonej przestrzeni
- Technologia dwuprzewodowa
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 6 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 40 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane; Zwiększony zasięg działania; Obudowa całometalowa; optyczne wspomaganie ustawienia; przeciwadhezyjna | |
| Aplikacja | Do zostosowań spawalniczych | |
| Wytrzymałość na ciśnienie [bar] | 20 | |
| Uwaga dot. przeciążalności | powierzchnia aktywna | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...36 DC | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Minimalny prąd obciążenia [mA] | 2 | |
| Maks. prąd upływu [mA] | 0,6 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 50 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 6 | |
| Gwarantowany zasięg działania [mm] | 0...4,9 | |
| Zwiększony zasięg działania | tak | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,3 / miedź: 0,1 | |
| Histereza [% z Sr] | 1...20 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 emisja | klasa B | |
| Odpornośc na uderzenia | ||
| 1 J | ||
| MTTF [lata] | 1484 | |
| Dopuszczenie UL | ||
| Ta | 0...40 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 67,1 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M18 x 1 / L = 40 | |
| Opis gwintu | M18 x 1 | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L) przeciwadhezyjna; powierzchnia aktywna: stal nierdzewna (1.4404 / 316L) przeciwadhezyjna; wtyczka kabla: PA; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) przeciwadhezyjna | |
| Obudowa całometalowa | tak | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor zielony | |
| wsparcie nastaw | 1 x LED, kolor czerwony | |
| Optyczne wspomaganie ustawienia | tak | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Przewód: 0,3 m, PVC; 2 x 0,5 mm2 | |
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
