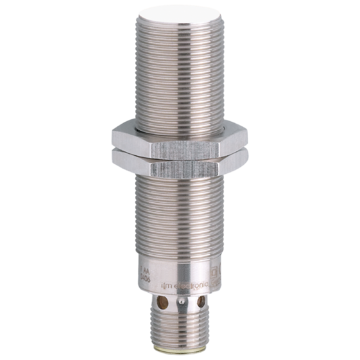

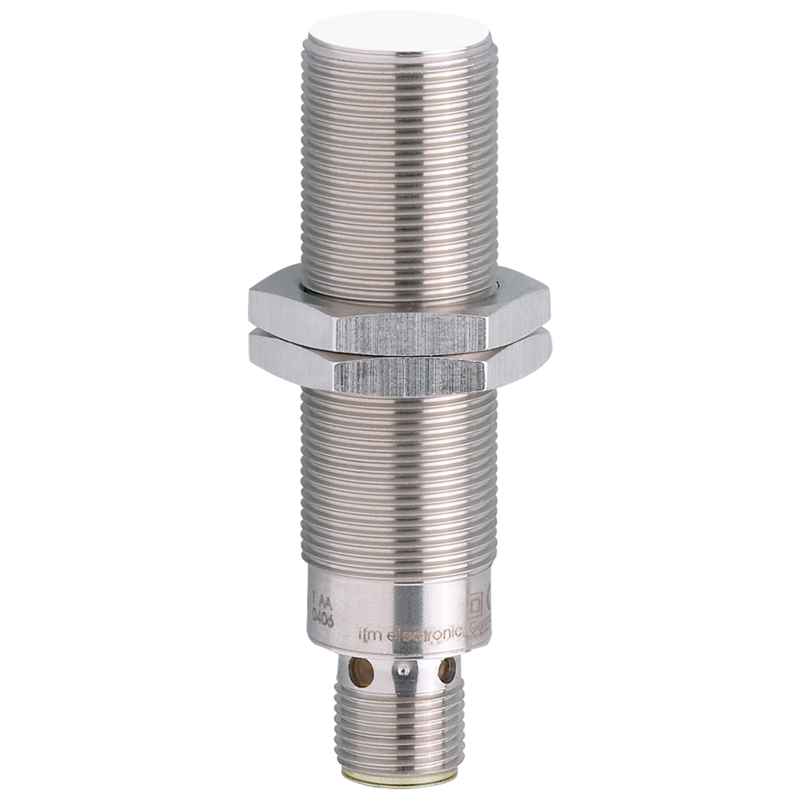

IGM214 - IGKC008BASKG/M/60V/US-104-DRS

Czujnik indukcyjny M18 x 1 / L = 70 mm. Strefa działania 8 mm montaż zabudowany. normalnie otwarte. DC. PNP/NPN. M12 Konektor. IP 67. IP 69K. 2-przewodowy. 3-przewodowy. Temperatura otoczenia -40...85 °C. Częstotliwość przełączania 200 Hz

Kod produktu: IGM214
Oznaczenie producenta: IGKC008BASKG/M/60V/US-104-DRS
Producent: IFM
Kategoria: Czujniki indukcyjne cylindryczne

Dodaj do porównania

50,68 €

62,34 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Cechy produktu
Wykonanie elektryczne		PNP/NPN
Funkcja wyjścia		normalnie otwarte
Strefa działania [mm]		8
Obudowa		Obudowa gwintowana
Wymiary [mm]		M18 x 1 / L = 70
Aplikacja
Konstrukcja		styki pozłacane; Zwiększony zasięg działania
Aplikacja		Do zastosowań w aplikacjach mobilnych i trudnych
Dane elektryczne
Napięcie zasilania [V]		10...60 DC
Pobór prądu [mA]		< 10; (tylko w układzie 3-przewodowym)
Klasa ochrony		II
Zabezpieczenie przed odwrotną polaryzacją		tak
Wyjścia
Wykonanie elektryczne		PNP/NPN
Funkcja wyjścia		normalnie otwarte
Maks. spadek napięcia wyjścia przełączającego DC [V]		2,5
Minimalny prąd obciążenia [mA]		2; (tylko w układzie 2-przewodowym)
Maks. prąd upływu [mA]		0,5; (tylko w układzie 2-przewodowym)
Prąd obciążenia wyjścia przełączającego DC [mA]		200
Częstotliwość przełączania DC [Hz]		200
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Strefa działania
Strefa działania [mm]		8
Gwarantowany zasięg działania [mm]		0...6,48
Zwiększony zasięg działania		tak
Dokładność / odchylenie
Współczynnik korekcji		stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,45 / miedź: 0,35
Histereza [% z Sr]		1...20
Warunki pracy
Temperatura otoczenia [°C]		-40...85
Ochrona		IP 67; IP 69K
Testy / dopuszczenia
EMC
	Przemysł samochodowy
	Emisja hałasu i zakłóceń akustycznych zgodnie z dyrektywą 95/54/EC ECE R10	Zatwierdzenie typu E1
	odporność na zakłócenia zgodnie z DIN ISO 11452-2	100 V/m
	przewodzone zakłócenia w instalacjach 24 V zgodnych z ISO 7637-2: 2004 (1 do 4 impulsy) i ISO16750-2: 2012 (zrzut obciążenia)
	puls	1 2a 2b 3a 3b 4 Load dump
	Poziom rygoru	III III III III III III Test A
	Kryteria niepowodzenia	C A C A A C C
	EN 61000-4-2 ESD	4 kV CD / 8 kV AD
	EN 61000-4-3 w.cz. promieniowane	10 V/m
	EN 61000-4-4 Burst	2 kV
	EN 61000-4-5 Surge	0,5 kV pomiędzy przewodami
	EN 61000-4-6 w. cz. przewodzone	10 V
	EN 55011	klasa B
Odporność na wibracje
	EN 60068-2-6 Fc	20 g (10...3000 Hz) / -20...50 °C
		50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach
Odporność na wstrząsy
	EN 60068-2-27 Ea	100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych / -40...85 °C
Próba udarowa ciągła
	EN 60068-2-27	40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych / -20...50 °C
Próba szybkiej zmiany temperatury
	EN 60068-2-14 Na	TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli
Próba natrysku solanki
	EN 60068-2-52 Kb	poziom rygoru 5 (4 cykle testowe)
MTTF [lata]		1110
Dopuszczenie UL
	Ta	0...40 °C
	Typ obudowy	Type 1
	Zasilanie	Hazardous voltage
	Numer UL	E174191
Dane mechaniczne
Waga [g]		53,7
Obudowa		Obudowa gwintowana
Montaż		montaż zabudowany
Wymiary [mm]		M18 x 1 / L = 70
Opis gwintu		M18 x 1
Materiał		obudowa: stal kwasoodporna; powierzchnia aktywna: LCP naturalny; nakrętki zabezpieczające: mosiądz
Wyświetlacze / elementy robocze
Wyświetlacz
	Stan wyjścia	4 x 90° LED, kolor żółty
Akcesoria
Dostarczane elementy		nakrętki zabezpieczające: 2
Uwagi
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne - wtyk
		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
