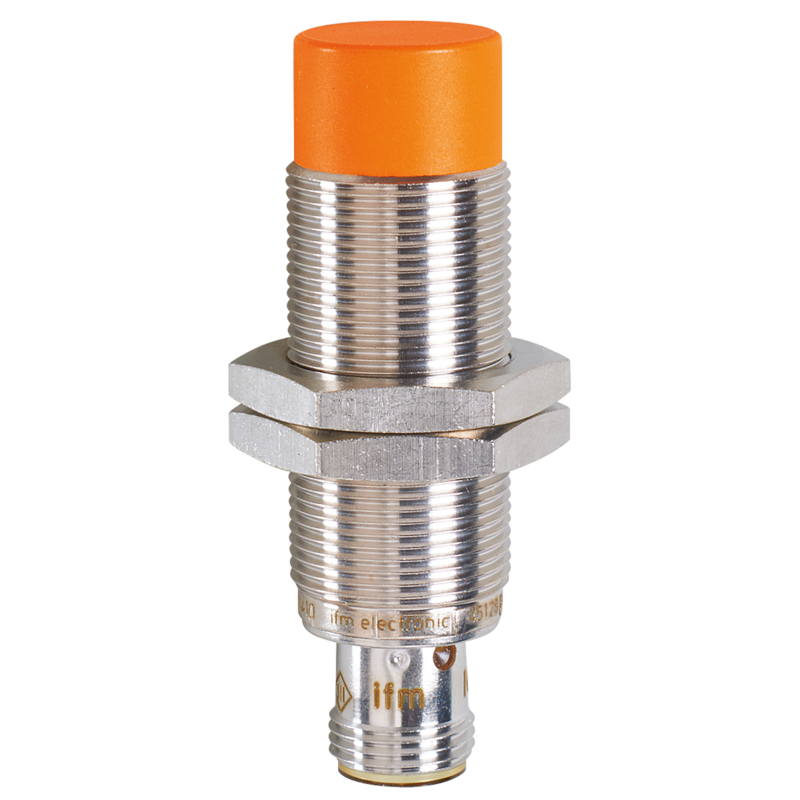

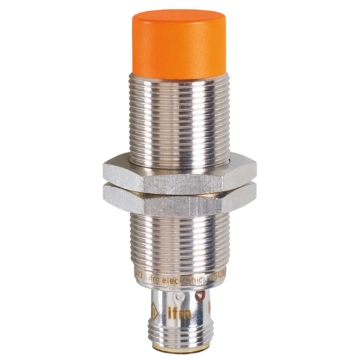

IG7101 - IGK3008-BPKG/US-100
Czujnik indukcyjny IFM, średnica M18, sn=8 mm, czoło niezabudowane, PNP/NO, zasilanie 10-30 VDC, konektor M12, 300 Hz, L=60 mm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Doskonały stosunek ceny do wydajności
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
- Bardzo wysoka częstotliwość przełączania
- Wyraźnie widoczne wskazanie stanu przełączenia
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 8 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 60 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 10 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 300 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 8 | |
| Realny zasięg działania Sr [mm] | 8 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...6,48 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 3...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| EN 55011 emisja | klasa B | |
| MTTF [lata] | 1570 | |
| Oprogramowanie wbudowane w cenie produktu | tak | |
| Dopuszczenie UL | ||
| Ta | -25...70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | A001 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 46 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M18 x 1 / L = 60 | |
| Opis gwintu | M18 x 1 | |
| Materiał | mosiądz pokryty białym brązem; powierzchnia aktywna: PBT kolor pomarańczowy; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
