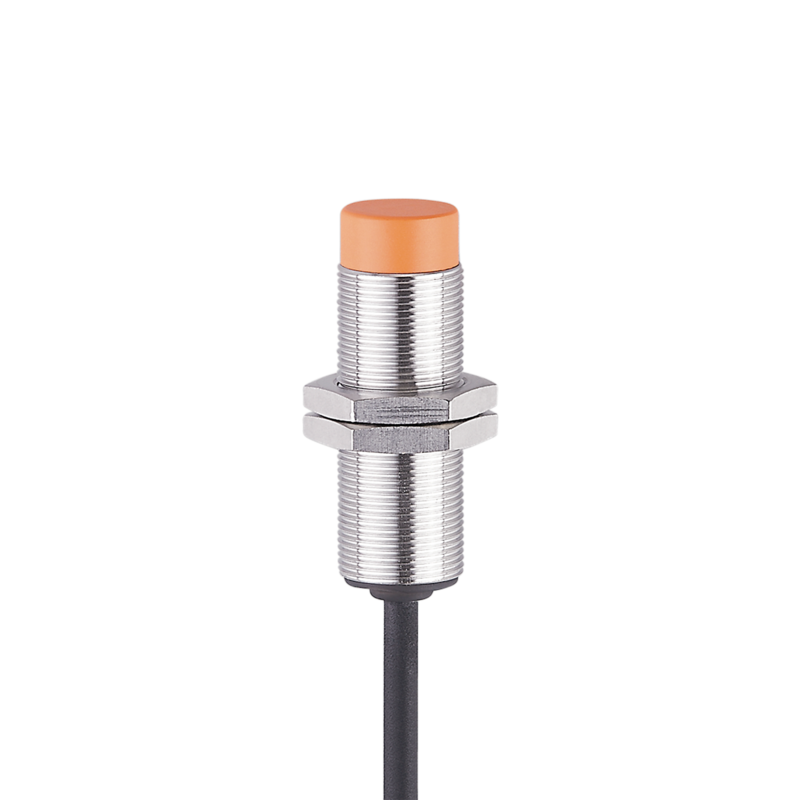

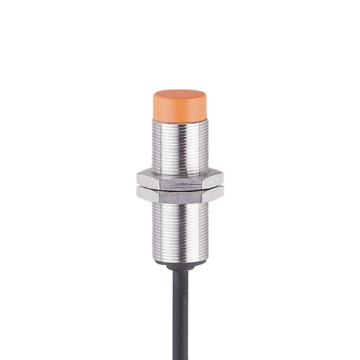

IG6621
Czujnik indukcyjny M18 x 1 / L = 54 mm. Zakres pomiarowy 0,8...8 mm. Analogowe wyjście prądowe 4...20 mA. analogowy. DC. 0,2 m PUR / -Przewód. IP 67. 3-przewodowy. Temperatura otoczenia -40...80 °C
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dokładny, zlinearyzowany sygnał wyjściowy
- Bardzo duża powtarzalność
- Do bezdotykowego pomiaru odległości
- Szeroki zakres temperatury roboczej
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
Cechy produktu | ||
---|---|---|
Obudowa | Obudowa gwintowana | |
Wymiary [mm] | M18 x 1 / L = 54 | |
Dane elektryczne | ||
Napięcie zasilania [V] | 15...30 DC | |
Pobór prądu [mA] | < 20 | |
Klasa ochrony | II | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wyjścia | ||
Analogowe wyjście prądowe [mA] | 4...20; (liniowe; gradient: 2,22 mA/mm; do zbliżania frontalnego i do celu ze stali miękkiej: 24 x 24 x 1 mm) | |
Maks. obciążenie [Ω] | 500 | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Zakres pomiarowy [mm] | 0,8...8 | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
Błąd nieliniowości wyjścia analogowego [%] | ± 1 %; (z zakresu(IA) max) | |
Powtarzalność wyjścia analogowego [%] | ± 1 %; (z zakresu(IA) max) | |
Czasy reakcji | ||
Czas reakcji [ms] | < 10 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -40...80 | |
Ochrona | IP 67 | |
Testy / dopuszczenia | ||
MTTF [lata] | 952 | |
Dane mechaniczne | ||
Waga [g] | 79,06 | |
Obudowa | Obudowa gwintowana | |
Montaż | montaż niezabudowany | |
Wymiary [mm] | M18 x 1 / L = 54 | |
Opis gwintu | M18 x 1 | |
Materiał | obudowa: mosiądz pokryty białym brązem; powierzchnia aktywna: PBT | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Target w zasięgu | kolor żółty świeci | |
Target poza zasięgiem | kolor żółty miga | |
Akcesoria | ||
Dostarczane elementy | nakrętki zabezpieczające: 2 | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Przewód: 0,2 m, PUR, Ø 4 mm; Reakcja na spalanie ECE R118 rev.2; 3 x 0,50 mm2 |
