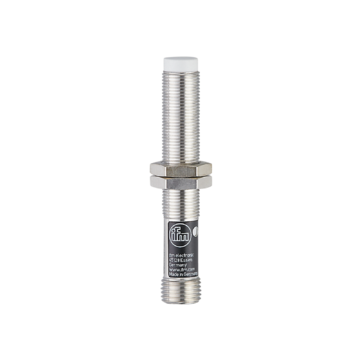

IF0287 - IFA2004-BBOW/SL/LS-100AK
Czujnik indukcyjny IFM, średnica M12, sn=4 mm, czoło niezabudowane, NC, zasilanie 20-250 VAC, konektor M12, 25 Hz, L=77 mm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Z wyjściem AC do stosowania w sieciach zasilających AC
- Szeroki zakres napięcia roboczego AC
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
- Wyraźnie widoczne wskazanie stanu przełączenia
- Do precyzyjnego wykrywania położenia w maszynach
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | normalnie zamknięte | |
| Strefa działania [mm] | 4 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M12 x 1 / L = 77 | |
| Dane elektryczne | ||
| Częstotliwość AC [Hz] | 45...65 | |
| Napięcie zasilania [V] | 20...250 AC | |
| Klasa ochrony | I | |
| Zabezpieczenie przed odwrotną polaryzacją | nie | |
| Wyjścia | ||
| Funkcja wyjścia | normalnie zamknięte | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 8,5 | |
| Minimalny prąd obciążenia [mA] | 8 | |
| Maks. prąd upływu [mA] | 2 | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 200; (250 (...50 °C)) | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 900; (20 ms / 0,5 Hz) | |
| Częstotliwość przełączania AC [Hz] | 25 | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Strefa działania | ||
| Strefa działania [mm] | 4 | |
| Realny zasięg działania Sr [mm] | 4 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...3,24 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 3...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 | 3 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 | 3 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 932 | |
| Dane mechaniczne | ||
| Waga [g] | 35,1 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M12 x 1 / L = 77 | |
| Opis gwintu | M12 x 1 | |
| Materiał | obudowa: mosiądz pokryty białym brązem; powierzchnia aktywna: PBT naturalny; Nakrętki: mosiądz pokryty białym brązem; okno LED: PBT naturalny | |
| Moment dokręcający [Nm] | A = 3 mm: 3,5 Nm; B: 7 Nm | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor czerwony | |
| Połączenie elektryczne | ||
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 2 A; szybki | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | Zalecenie: Po wystąpieniu zwarcia należy sprawdzić, czy urządzenie działa prawidłowo. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x 1/2"; kodowanie: C | |
