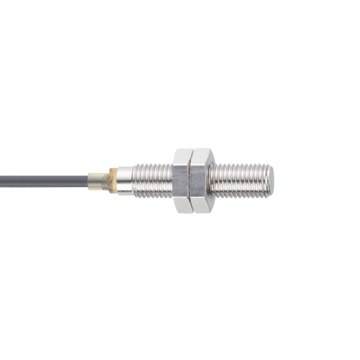

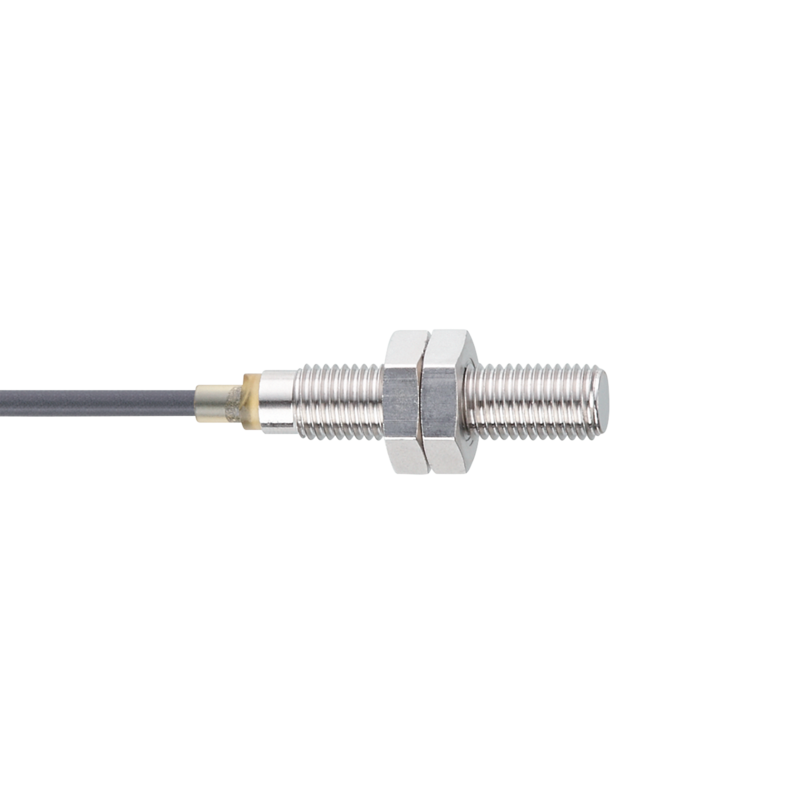

IEC215 - IEB3002BANKG/AM/2M/PUR
Czujnik indukcyjny M8 x 1 / L = 37,5 mm. Strefa działania 2 mm montaż zabudowany. normalnie otwarte. DC. NPN. 2 m PUR-Przewód. 3-przewodowy. Temperatura otoczenia -40...85 °C. Częstotliwość przełączania 100 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do stosowania w obrabiarkach i obróbce metali
- Odporny na oleje i czynniki chłodzące
- Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
- Długi zasięg wykrywania zapewniający długi czas sprawności
- Stale czytelna laserowa etykieta typu
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 2 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M8 x 1 / L = 37,5 | |
| Aplikacja | ||
| Konstrukcja | Zwiększony zasięg działania | |
| Aplikacja | Do zastosowań w automatyce przemysłowej odporna na działanie chłodziw i smarów | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 10 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 2 | |
| Realny zasięg działania Sr [mm] | 2 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...1,62 | |
| Zwiększony zasięg działania | tak | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,7 / aluminium: 0,6 / miedź: 0,5 | |
| Histereza [% z Sr] | 1...20 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Ochrona | IP 65; IP 66; IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| Odpornośc na uderzenia | ||
| 1 J | ||
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli | |
| Próba natrysku solanki | ||
| EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
| MTTF [lata] | 1389 | |
| Oprogramowanie wbudowane w cenie produktu | tak | |
| Dopuszczenie UL | ||
| Ta | -25...70 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | A032 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 40,5 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M8 x 1 / L = 37,5 | |
| Opis gwintu | M8 x 1 | |
| Materiał | stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: stal nierdzewna (1.4404 / 316L); okno LED: PEI; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) | |
| Moment dokręcający [Nm] | < 5 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - Przewód | ||
| Podłączenie | Przewód: 2 m, PUR, Ø 2,9 mm; 3 x 0,14 mm2 | |
