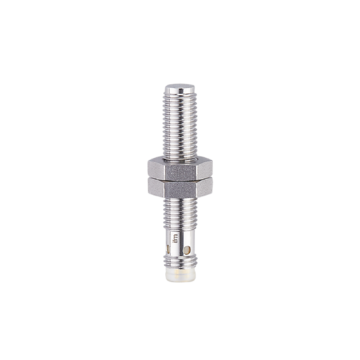

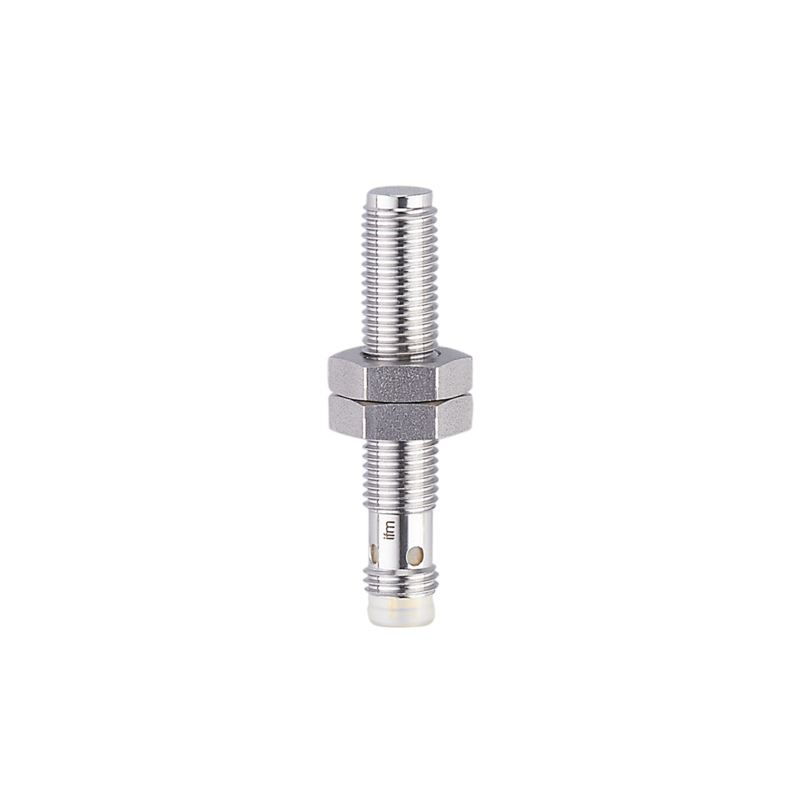

IEC211 - IEB3003QBPKG/AM/P/AS
Czujnik indukcyjny M8 x 1 / L = 45 mm. Strefa działania 3 mm quasi zabudowany. normalnie otwarte. DC. PNP. M8 Konektor.. 3-przewodowy. Temperatura otoczenia -40...85 °C. Częstotliwość przełączania 250 Hz
68,10 €
83,76 € z podatkiem VAT
Wysyłka w ciągu 7 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do stosowania w obrabiarkach i obróbce metali
- Odporny na oleje i czynniki chłodzące
- Metalowa powierzchnia aktywna czujnika do wymagających zastosowań
- Wyraźnie widoczne wskazanie stanu przełączenia
- Bezpieczne wykrywanie dzięki dużemu zasięgowi wykrywania i niskim tolerancjom czujnika
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | PNP | |
Funkcja wyjścia | normalnie otwarte | |
Strefa działania [mm] | 3 | |
Obudowa | Obudowa gwintowana | |
Wymiary [mm] | M8 x 1 / L = 45 | |
Aplikacja | ||
Konstrukcja | styki pozłacane; Zwiększony zasięg działania; Obudowa całometalowa | |
Aplikacja | Do zastosowań w automatyce przemysłowej odporna na działanie chłodziw i smarów | |
Wytrzymałość na ciśnienie [bar] | 50 | |
Uwaga dot. przeciążalności | powierzchnia aktywna | |
Dane elektryczne | ||
Napięcie zasilania [V] | 10...30 DC | |
Pobór prądu [mA] | < 20 | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wyjścia | ||
Wykonanie elektryczne | PNP | |
Funkcja wyjścia | normalnie otwarte | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
Częstotliwość przełączania DC [Hz] | 250 | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Strefa działania [mm] | 3 | |
Realny zasięg działania Sr [mm] | 3 ± 10 % | |
Gwarantowany zasięg działania [mm] | 0...2,43 | |
Zwiększony zasięg działania | tak | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,9 / mosiądz: 0,4 / aluminium: 0,4 / miedź: 0,3 | |
Histereza [% z Sr] | 3...15 | |
Dryft punktu przełączania [% z Sr] | -10...10 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -40...85 | |
Ochrona | IP 65; IP 66; IP 67; IP 68; IP 69K; | |
Testy / dopuszczenia | ||
EMC | ||
EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
EN 61000-4-4 Burst | 2 kV | |
EN 61000-4-6 w. cz. przewodzone | 10 V | |
EN 55011 | klasa B | |
Odporność na wibracje | ||
EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
Odporność na wstrząsy | ||
EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
Próba udarowa ciągła | ||
EN 60068-2-27 | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
Próba szybkiej zmiany temperatury | ||
EN 60068-2-14 Na | TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli | |
Próba natrysku solanki | ||
EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
MTTF [lata] | 1261 | |
Oprogramowanie wbudowane w cenie produktu | tak | |
Dopuszczenie UL | ||
Ta | -25...85 °C | |
Typ obudowy | Type 1 | |
Zasilanie | Limited Voltage/Current | |
Dopuszczenie UL numer | A017 | |
Numer UL | E174191 | |
Dane mechaniczne | ||
Waga [g] | 15,7 | |
Obudowa | Obudowa gwintowana | |
Montaż | quasi zabudowany | |
Wymiary [mm] | M8 x 1 / L = 45 | |
Opis gwintu | M8 x 1 | |
Materiał | stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: stal nierdzewna (1.4404 / 316L); okno LED: PPSU; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) | |
Moment dokręcający [Nm] | 5 | |
Obudowa całometalowa | tak | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 4 x 90° LED, kolor żółty | |
Akcesoria | ||
Dostarczane elementy | nakrętki zabezpieczające: 2 | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne - wtyk | ||
Podłączenie | Konektor: 1 x M8; kodowanie: A; Styki: pozłacane |
