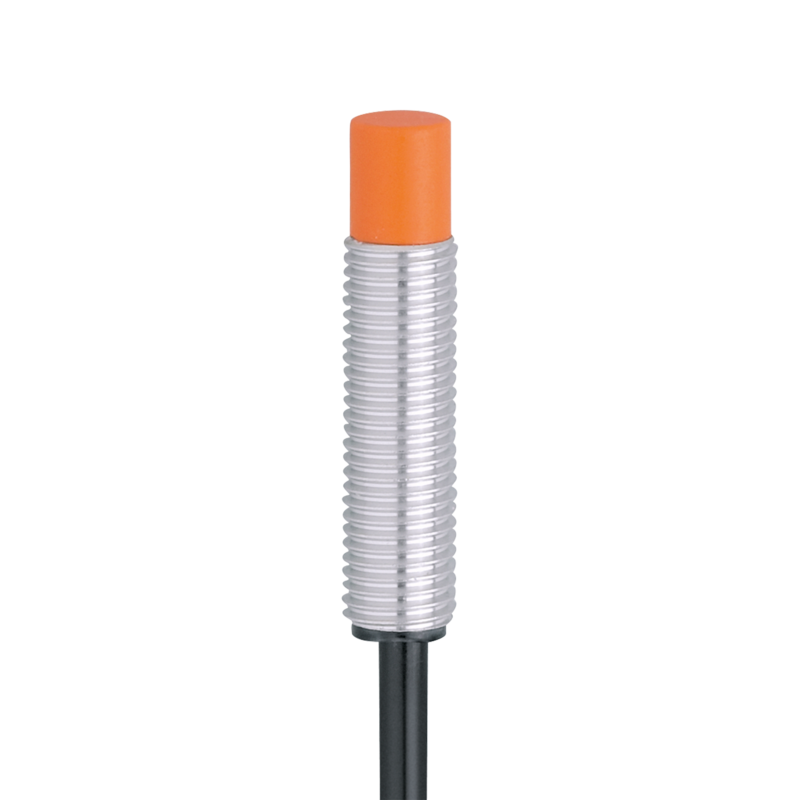

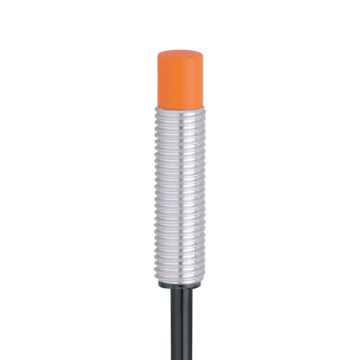

IE5346 - IEBC005-ASKG/0,3M/AS
Czujnik indukcyjny IFM, średnica M8, sn=5 mm, czoło niezabudowane, NPN/PNP/NO, zasilanie 10-30 VDC, kabel 0,3 m z gniazdem M8, 700 Hz, L=37 mm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wyjątkowo krótka obudowa
- Do stosowania w ograniczonej przestrzeni
- Technologia połączeniowa zapewniająca oszczędność miejsca
- Długi zasięg wykrywania zapewniający długi czas sprawności
- Mniejsze zapasy magazynowe dzięki zastosowaniu jako urządzenie trójprzewodowe lub dwuprzewodowe
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 5 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M8 x 1 / L = 37 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 10; (tylko w układzie 3-przewodowym) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,8 | |
| Minimalny prąd obciążenia [mA] | 2; (tylko w układzie 2-przewodowym) | |
| Maks. prąd upływu [mA] | 0,5; (tylko w układzie 2-przewodowym) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 700 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 5 | |
| Realny zasięg działania Sr [mm] | 5 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...4,05 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Ochrona | IP 65; (z przykręconą odpowiednią wtyczką ifm: IP 67) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| MTTF [lata] | 2988 | |
| Dopuszczenie UL | ||
| Ta | -25...80 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 24,2 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M8 x 1 / L = 37 | |
| Opis gwintu | M8 x 1 | |
| Materiał | mosiądz pokryty białym brązem; powierzchnia aktywna: LCP | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Przewód: 0,3 m, PVC; 3 x 0,14 mm2 | ||
| Konektor: 1 x M8; kodowanie: A; Nakrętka: zatrzaskowe | ||
