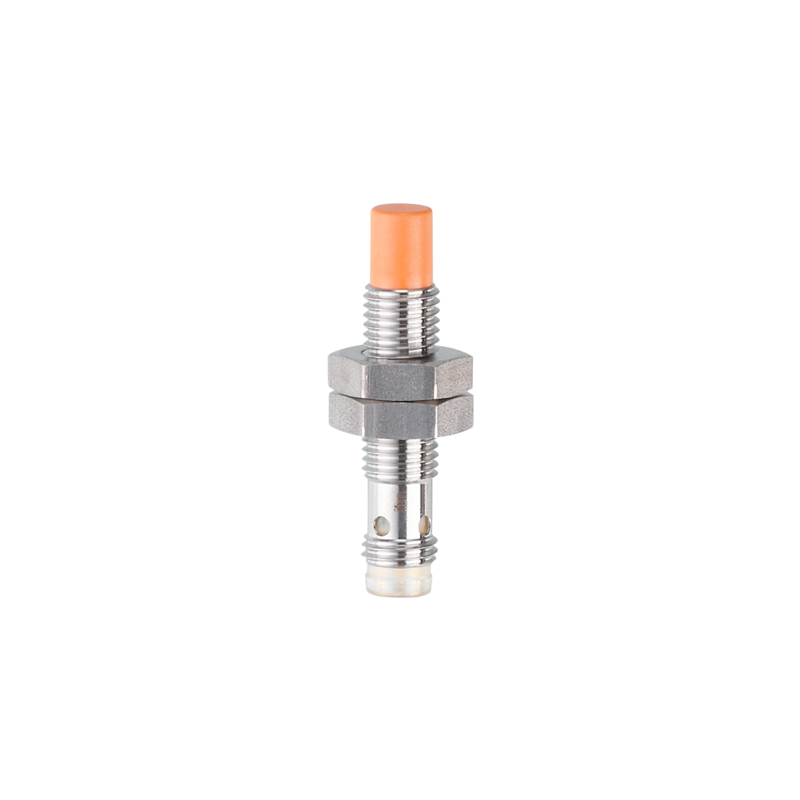

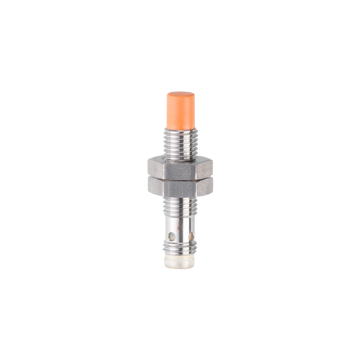

IE5340 - IEBC005-ASKG/V4A/AS
Czujnik indukcyjny IFM, średnica M8, sn=5 mm, czoło niezabudowane, NPN/PNP/NO, zasilanie 10-30 VDC, konektor M8, 600 Hz, L=40 mm
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wyjątkowo krótka obudowa
- Do stosowania w ograniczonej przestrzeni
- Wyraźnie widoczne wskazanie stanu przełączenia
- Długi zasięg wykrywania zapewniający długi czas sprawności
- Mniejsze zapasy magazynowe dzięki zastosowaniu jako urządzenie trójprzewodowe lub dwuprzewodowe
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Strefa działania [mm] | 5 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M8 x 1 / L = 40 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 3,5 | |
| Minimalny prąd obciążenia [mA] | 2; (tylko w układzie 2-przewodowym) | |
| Maks. prąd upływu [mA] | 0,5; (tylko w układzie 2-przewodowym) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 600 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 5 | |
| Realny zasięg działania Sr [mm] | 5 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...4,05 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,5 / miedź: 0,4 | |
| Histereza [% z Sr] | 1...20 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Ochrona | IP 65; IP 67; | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 1864 | |
| Oprogramowanie wbudowane w cenie produktu | tak | |
| Dopuszczenie UL | ||
| Ta | 0...60 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | A017 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 13,8 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M8 x 1 / L = 40 | |
| Opis gwintu | M8 x 1 | |
| Materiał | stal nierdzewna (1.4401 / 316); powierzchnia aktywna: LCP kolor pomarańczowy; okno LED: PPSU; nakrętki zabezpieczające: stal nierdzewna (1.4401 / 316) | |
| Moment dokręcający [Nm] | A = 5 mm: 2 Nm; B = 5 Nm | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Konektor: 1 x M8; kodowanie: A | ||
