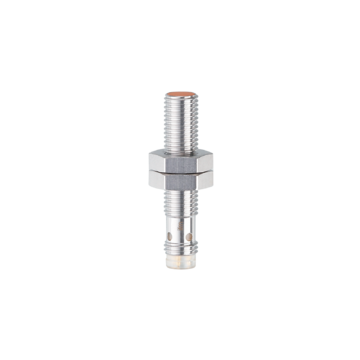

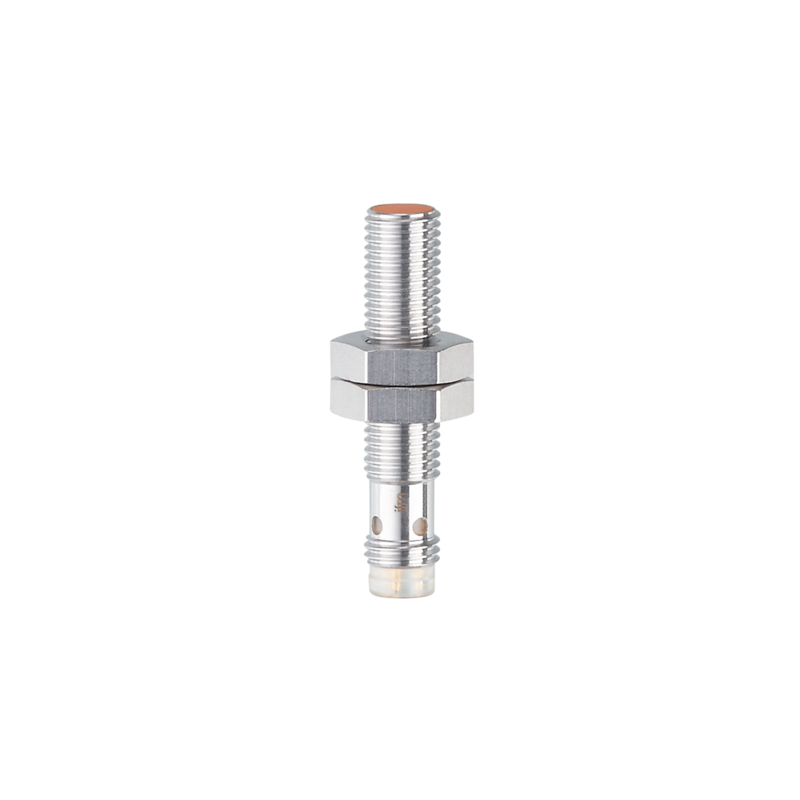

IE5338 - IEBC003BASKG/AS
Czujnik indukcyjny IFM, średnica M8, sn=3 mm, czoło zabudowane, NPN/PNP/NO, zasilanie 10-30 VDC, konektor M8, 800 Hz, L=40 mm
48,30 €
59,41 € z podatkiem VAT
Wysyłka w ciągu 7 dni
Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić.
Skontaktuj się z nami.
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wyjątkowo krótka obudowa
- Do stosowania w ograniczonej przestrzeni
- Wyraźnie widoczne wskazanie stanu przełączenia
- Długi zasięg wykrywania zapewniający długi czas sprawności
- Mniejsze zapasy magazynowe dzięki zastosowaniu jako urządzenie trójprzewodowe lub dwuprzewodowe
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | PNP/NPN | |
Funkcja wyjścia | normalnie otwarte | |
Strefa działania [mm] | 3 | |
Obudowa | Obudowa gwintowana | |
Wymiary [mm] | M8 x 1 / L = 40 | |
Dane elektryczne | ||
Napięcie zasilania [V] | 10...30 DC | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wyjścia | ||
Wykonanie elektryczne | PNP/NPN | |
Funkcja wyjścia | normalnie otwarte | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 3,5 | |
Minimalny prąd obciążenia [mA] | 2; (tylko w układzie 2-przewodowym) | |
Maks. prąd upływu [mA] | 0,5; (tylko w układzie 2-przewodowym) | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
Częstotliwość przełączania DC [Hz] | 800 | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Strefa działania [mm] | 3 | |
Realny zasięg działania Sr [mm] | 3 ± 10 % | |
Gwarantowany zasięg działania [mm] | 0...2,4 | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
Histereza [% z Sr] | 1...20 | |
Dryft punktu przełączania [mm] | -10...10 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | 0...60 | |
Ochrona | IP 65; IP 67; | |
Testy / dopuszczenia | ||
EMC | ||
EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
EN 61000-4-4 Burst | 2 kV | |
EN 61000-4-6 w. cz. przewodzone | 10 V | |
EN 55011 | klasa B | |
MTTF [lata] | 1858 | |
Oprogramowanie wbudowane w cenie produktu | tak | |
Dopuszczenie UL | ||
Ta | 0...60 °C | |
Typ obudowy | Type 1 | |
Zasilanie | Limited Voltage/Current | |
Dopuszczenie UL numer | A017 | |
Numer UL | E174191 | |
Dane mechaniczne | ||
Waga [g] | 16,5 | |
Obudowa | Obudowa gwintowana | |
Montaż | montaż zabudowany | |
Wymiary [mm] | M8 x 1 / L = 40 | |
Opis gwintu | M8 x 1 | |
Materiał | mosiądz pokryty białym brązem; powierzchnia aktywna: LCP kolor pomarańczowy; okno LED: PPSU; nakrętki zabezpieczające: mosiądz pokryty białym brązem | |
Moment dokręcający [Nm] | A = 5 mm: 1,5 Nm; B = 2 Nm | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 4 LED, kolor żółty | |
Akcesoria | ||
Dostarczane elementy | nakrętki zabezpieczające: 2 | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne - wtyk | ||
Konektor: 1 x M8; kodowanie: A |
