IE5192 - IEC2002-BROG

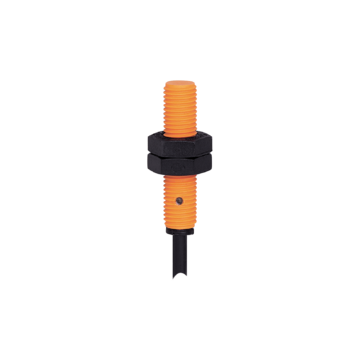

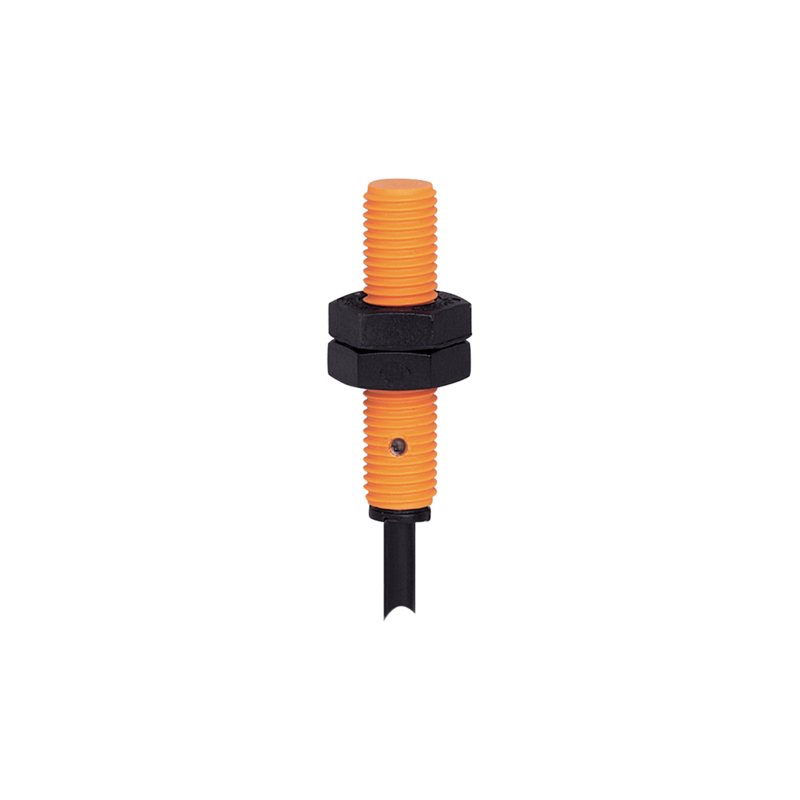

Czujnik indukcyjny IFM, średnica M8, sn=1 mm, czoło zabudowane, NPN/PNP/NC, zasilanie 10-36 VDC, kabel 2 m, 750 Hz, L=35 mm, korpus tworzywo
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Wyjątkowo krótka obudowa
- Do stosowania w ograniczonej przestrzeni
- Technologia połączeniowa zapewniająca oszczędność miejsca
- Technologia dwuprzewodowa
- Bardzo wysoka częstotliwość przełączania
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie zamknięte | |
| Strefa działania [mm] | 2 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M8 x 1 / L = 35 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie zamknięte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 3,5 | |
| Minimalny prąd obciążenia [mA] | 4 | |
| Maks. prąd upływu [mA] | 0,8 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 2000 | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Strefa działania | ||
| Strefa działania [mm] | 2 | |
| Realny zasięg działania Sr [mm] | 2 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...1,62 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,3 / miedź: 0,2 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV DC / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 3 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 4529 | |
| Dane mechaniczne | ||
| Waga [g] | 38,6 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M8 x 1 / L = 35 | |
| Opis gwintu | M8 x 1 | |
| Materiał | PBT | |
| Moment dokręcający [Nm] | 0,25 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 gumowe podkładki: 2 |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PVC; 2 x 0,14 mm2 | |
