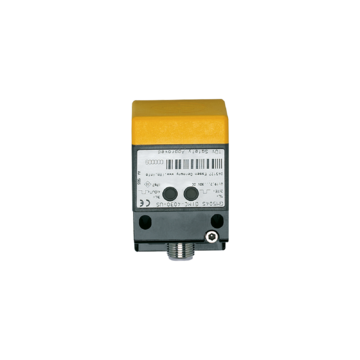

GM505S - GIMC-4035-US
Indukcyjny czujnik bezpieczeństwa firmy IFM, obudowa kostkowa 40 x 40 x 66 mm, sygnał zegara, podłączenie konektor M12, IP67, temperatura otoczenia -25...70 °C, Sygnał zegara
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dla zapewnienia bezpieczeństwa maszyn
- Świadectwa zgodności z następującymi normami: EN 60947-5-3, IEC 61508 i ISO 13849
- Elektroniczne czujniki bezpieczne w razie awarii nie wymagają osobnego aktuatora
- Bezpośrednie podłączenie do przekaźników bezpieczeństwa ifm
- Możliwe połączenie szeregowe czujników
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | Sygnał zegara | |
| Strefa dozwolona [mm] | 10...20 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 40 x 40 x 66 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Typ działania | praca ciągła (bezobsługowa) | |
| Funkcja bezpieczeństwa | stan bezpieczny nietłumiony | |
| Aplikacja | Aplikacja przemysłowa | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 19,2...30 DC | |
| Napięcie znamionowe izolacji [V] | 30 | |
| Pobór prądu [mA] | < 15 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 5000 | |
| Wejścia | ||
| Maks. pojemność wejściowa Ci_max [nF] | 2 | |
| Wyjścia | ||
| Funkcja wyjścia | Sygnał zegara | |
| Dane wyjściowe | Interfejs typ B | |
| Zabezpieczenie przed zwarciem | tak | |
| Maks. obciążenie pojemnościowe CL_max [nF] | 20 | |
| Strefa działania | ||
| Strefa dozwolona [mm] | 10...20 | |
| Odległość bezpiecznego wyłączenia s(ar) [mm] | 35 | |
| Czasy reakcji | ||
| Odpowiedź na żądanie bezpieczeństwa [ms] | 20 | |
| Czas reakcji podczas zbliżania do strefy dozwolonej [ms] | 200; (typowa 100) | |
| Warunki pracy | ||
| Zastosowanie | Klasa C zgodnie z EN 60654-1 zastosowania odporne na pogodę | |
| Temperatura otoczenia [°C] | -25...70 | |
| Uwaga dot. temperatury otoczenia | żywotność ≤ 87600 h | |
| Temperatura otoczenia [°C] | 10...40 | |
| Uwaga dot. temperatury otoczenia | żywotność ≤ 175200 h | |
| Współczynnik zmian temperatury [K/min] | 0,5 | |
| Maks. wilgotność względna powietrza [%] | krótkotrwale: 5...95 %; ciągle: 5...70 % | |
| Ciśnienie powietrza [kPa] | 80...106 | |
| Promieniowanie jonizujące | niedopuszczalny | |
| Mgła solna | nie | |
| Ochrona | IP 65; IP 67; (wg. EN 60529) | |
| Testy / dopuszczenia | ||
| EMC | ||
| IEC 60947-5-2 | ||
| IEC 60947-5-3 | ||
| EN 61000-4-2 ESD | 6 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 20 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 61000-4-8 | 30 A/m | |
| EN 55011 | klasa B | |
| Odporność na wstrząsy | ||
| IEC 60947-5-2 | ||
| Odporność na wibracje | ||
| IEC 60947-5-2 | ||
| Klasyfikacja bezpieczeństwa | ||
| Spełnia wymogi | ISO 13849-1: 2015 kategoria 3, PL e IEC 61508 SIL 3 |
|
| Żywotność TM (Mission Time) [h] | ≤ 175200 | |
| Żywotność TM (dodatkowe informacje) | 20 lat | |
| PFH [1/h] | 1E-08 | |
| Dane mechaniczne | ||
| Waga [g] | 358 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 40 x 40 x 66 | |
| Materiał | PPE; cynk odlewany ciśnieniowo | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | 1 x LED, kolor zielony | |
| Sygnał | 1 x LED, kolor żółty | |
| Uwagi | ||
| Uwagi | Jeżeli nie podano inaczej, wszystkie dane odnoszą się do obiektu referencyjnego wg IEC 60947-5-2 w całym zakresie temperatur. (FE360 = ST37K) 60x60x1 mm |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
