GG855S - GIGK4005B2PO/SIL2/US

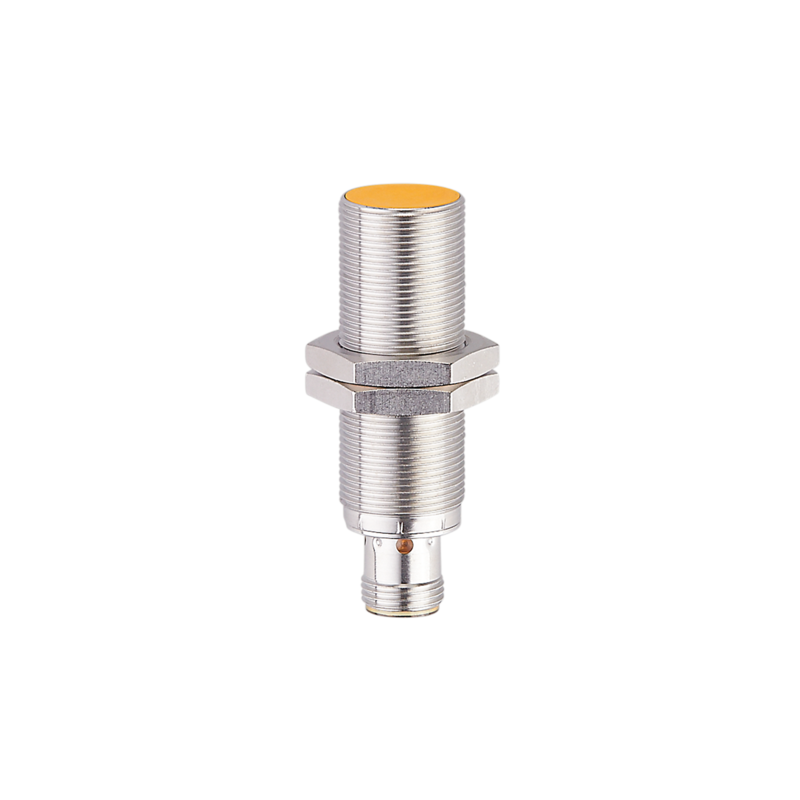

Indukcyjny czujnik bezpieczeństwa firmy IFM, obudowa cylindryczna M38, 2 x OSSD (A1 i A2), polaryzacja PNP, podłączenie konektor M12, IP 68 / IP 69K, temperatura otoczenia -40...85 °C, 10 Hz, 2 x OSSD (A1 i A2)
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Świadectwa zgodności z następującymi normami: EN 60947-5-3, IEC 61508 i ISO 13849
- Podłączenie do sterowników PLC bezpieczeństwa, bezpiecznych modułów AS-i lub bezpiecznych jednostek oceniających
- Pewność bezpieczeństwa operatora i maszyny
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x OSSD (A1 i A2) | |
| Strefa dozwolona [mm] | > 7,5 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 60 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Typ działania | działanie ciągłe | |
| Funkcja bezpieczeństwa | stan bezpieczny przy prawidłowym tłumieniu | |
| Aplikacja | Do zastosowań w aplikacjach mobilnych i trudnych | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 8...32 DC | |
| Napięcie znamionowe izolacji [V] | 60 | |
| Pobór prądu [mA] | < 20 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 1000 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x OSSD (A1 i A2) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5; (30 mA) | |
| Minimalny prąd obciążenia [mA] | 1 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 50 | |
| Częstotliwość przełączania DC [Hz] | 10 | |
| Dane wyjściowe | Interfejs typ C klasa 1 | |
| Napięcie wyjściowe przy 24 V | Wejścia typ 1, 2 kompatybilne z EN 61131-2 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Maks. obciążenie pojemnościowe CL_max [nF] | 20 | |
| Strefa działania | ||
| Strefa dozwolona [mm] | > 7,5 | |
| Odległość bezpiecznego wyłączenia s(ao) [mm] | < 4 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,5 / aluminium: 0,4 / miedź: 0,3 | |
| Histereza [% z Sr] | 1...10 | |
| Czasy reakcji | ||
| Odpowiedź na żądanie bezpieczeństwa [ms] | 5 | |
| Czas reakcji podczas zbliżania do strefy dozwolonej [ms] | 5 | |
| Czas ryzyka (czas reakcji na błędy związane z bezpieczeństwem) [ms] | 100 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...85 | |
| Maks. wilgotność względna powietrza [%] | 50; (70 °C; <70 °C: >50 %) | |
| Maks. wysokość nad poziomem morza [m] | 5000 | |
| Promieniowanie jonizujące | niedopuszczalny | |
| Ochrona | IP 65; IP 67; IP 68; IP 69K; (z przykręconą odpowiednią wtyczką ifm) | |
| Chemikalia | ||
| test wg ISO 16750-5 | ||
| Sprawdzono następujące media przez 22 godz. w temp. 60 °C | chłodziwa | |
| (HoughtonHocut4480 | ||
| Oemeta | ||
| HYCUT ET 46) | ||
| Następujące media były testowane przez 22 godziny w temp. 75 °C | płyny hydrauliczne | |
| (Fuchs Renoling B15 VG 46 HLP | ||
| Total BiohydranTMP 4HEES | ||
| Fuchs Hydrotherm 46 M HFC) | ||
| oleje przekładniowe | ||
| (Fuchs TITAN ATF 3353 Dexron III) | ||
| diesel | ||
| biodiesel | ||
| mocznik | ||
| (AdBlue) | ||
| płyn hamulcowy | ||
| (K2 TURBO DOT 4) | ||
| Sprawdzono następujące media przez 22 godz. w temp. 23 °C | zabezpieczenie antykorozyjne | |
| (specjalny wosk konserwujący Sonax ) | ||
| zimny środek czyszczący | ||
| (Sonax cold cleaner S ) | ||
| środek czyszczący na bazie amoniaku | ||
| (Weco Dr. Webers Salmiak-Konzentrat (stężony chlorek amonowy) ) | ||
| kwas akumulatorowy | ||
| Sprawdzono następujące media przez 2 godz. w temp. 23 °C | środek czyszczący do felg | |
| (Sonax Xtreme Plus) | ||
| Sprawdzono następujące media przez 10 minut w temp. 23 °C | benzyna bezołowiowa poziomu premium | |
| Testy / dopuszczenia | ||
| EMC | ||
| środowiska przemysłowe | ||
| EN 60947-5-3 | ||
| EN 61000-4-2 ESD | 6 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 20 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 10 V | |
| EN 61000-4-8 | 30 A/m 50/60 Hz / 1000 A/m 0 Hz | |
| EN 55011 | klasa B | |
| Aplikacje mobilne | tylko do pracy z centralnym ogranicznikiem obciążenia (58 V) / nie do aktywnej pracy w trakcie fazy rozruchu silnika w systemach 12-woltowych | |
| ISO 10605 ESD | 8 kV CD / 15 kV AD | |
| ISO 11452-2, ISO 11452-5 odporność na zakłócenia promieniowane | 100 V/m | |
| ISO 7637-2, ISO 16750-2 odporność na zakłócenia przewodzone | 12 V / 24 V | |
| puls | 1 2a 3a 3b 4 5b | |
| Poziom rygoru | III III III III III III 58V | |
| Kryteria niepowodzenia | B B B A A C/B A | |
| EN 55025 | ||
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
| Szum szerokopasmowy | ||
| EN 60068-2-64 h | 5,9 g (10...2000 Hz) / wartość skuteczna przyspieszenia dla montażu na nadwoziu | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Próba udarowa ciągła | ||
| EN 60068-2-27 Ea | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -40°C; TB = 85°C; t1 = 30 min; t2 = 10 s 100 cykli | |
| Próba natrysku solanki | ||
| EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
| Klasyfikacja bezpieczeństwa | ||
| Spełnia wymogi | ISO 13849-1: 2015 kategoria 2, PL d IEC 61508 SIL 2 IEC 62061 SIL 2 |
|
| Żywotność TM (Mission Time) [h] | ≤ 87600 | |
| Żywotność TM (dodatkowe informacje) | środowiska przemysłowe Zakres temperatury -25...70 °C ≤ 175200 | |
| PFH [1/h] | < 5E-08 | |
| Dane mechaniczne | ||
| Waga [g] | 109,2 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż zabudowany | |
| Wymiary [mm] | M18 x 1 / L = 60 | |
| Opis gwintu | M18 x 1 | |
| Materiał | kołnierz gwintowany: mosiądz pokryty białym brązem; powierzchnia aktywna: LCP; okno LED: PEI; nakrętki zabezpieczające: mosiądz pokryty białym brązem | |
| Moment dokręcający [Nm] | < 25 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Wyświetlanie stanów wyjść | 4 LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | materiałów do bezpiecznego montażu nie dostarczamy w komplecie; mocowanie jest po stronie użytkownika spełnia wymagania środowiskowe i EMC do pracy w maszynach rolniczych i leśnych, ziemnych i budowlanych, jak również w pojazdach przemyslowych Jeżeli nie podano inaczej, wszystkie dane odnoszą się do obiektu referencyjnego wg IEC 60947-5-2 w całym zakresie temperatur. (FE360 = ST37-2K) 18x18x1 mm |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
