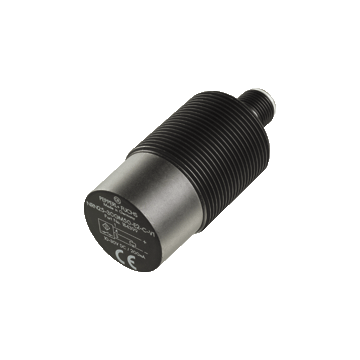

NRN30-30GM50-E2-IO-C-V1 - 306533-0011
Czujnik indukcyjny firmy Pepperl+Fuchs, faktor = 1 dla stali / stali nierdzewnej / aluminium / miedź, zakres = 30 mm, montaż niezabudowany, PNP, 3-przewodowy / programowalne (NO / NC), 10 ... 30 V DC, konektor M12-4pin, IP67, 0 ... 680 Hz
Zapytaj o produkt:
NRN30-30GM50-E2-IO-C-V1 - 306533-0011 745,45 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inductive sensor NRN30-30GM50-E2-IO-C-V1
- 30 mm czoło niezabudowane
- Współczynnik redukcji = 1
- Odporny na pole magnetyczne
- Odporność na spawanie
- IO-Link interface for service and process data
- Można ustawić tryb punktu przełączania lub tryb okna
- Można ustawić funkcję przełączania, alarm stabilności i przedłużenie impulsu
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Programowalne normalnie otwarte / zamknięte (NO / NC) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 30 mm (ustawienie fabryczne) | |
| W pobliżu odległości roboczej | 20 mm (może być aktywowany przez oprogramowanie) | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 24.3 mm | |
| Współczynnik redukcji r Al | 1 | |
| Współczynnik redukcji r Cu | 1 | |
| Współczynnik redukcji r 304 | 1 | |
| Współczynnik redukcji r St37 | 1 | |
| Typ wyjścia | 3-przewodowy | |
| Nominalne oceny | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 680 Hz (tryb punktu przełączania) 0 ... 50 Hz (tryb okna, tryb punktu przełączania z alarmem stabilności) |
|
| Histereza | typ. 3 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie | |
| Spadek napięcia | ≤ 0,5 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA typ. 60 µA przy 25 °C | |
| Prąd zasilania bez obciążenia | ≤ 15 mA | |
| Opóźnienie czasowe przed dostępnością | max. 150 ms | |
| Stałe pole magnetyczne | 200 mT | |
| Zmienne pole magnetyczne | 200 mT | |
| Wskaźnik stanu | Multihole-LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 360 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
| IO-Link revision | 1.1 | |
| Identyfikator urzadzenia | 0x201116 (2101526) | |
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Wejście danych procesowych (strona systemu sterowania): 2 Bit Wyjście danych procesowych (strona systemu sterowania): brak |
|
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | A | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II | |
| Znamionowe napięcie izolacji | 60 V. | |
| Impulsy znamionowe wytrzymują napięcie | 800 V | |
| Aprobata UL | Na liście cULus, Źródło ogólnego przeznaczenia Klasa 2 |
|
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Materiał obudowy | Mosiądz, pokryty PTFE | |
| Czoło aktywne | PPS | |
| Stopień ochrony | IP67 | |
| Masa | 137 g | |
| Ustawienia fabryczne | ||
| Ustawienia domyślne | tryb pracy = tryb punktu przełączania z alarmem stabilności funkcja przełączania = normalnie otwarty (NO) odległość przełączania = 30 mm |
|
| Informacje ogólne | ||
| Zakres dostawy | 2 nakrętki samozabezpieczające w zakresie dostawy | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274001 |
| ECLASS 12.0 | 27274001 |
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 9.0 | EC002714 |
| ETIM 8.0 | EC002714 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
