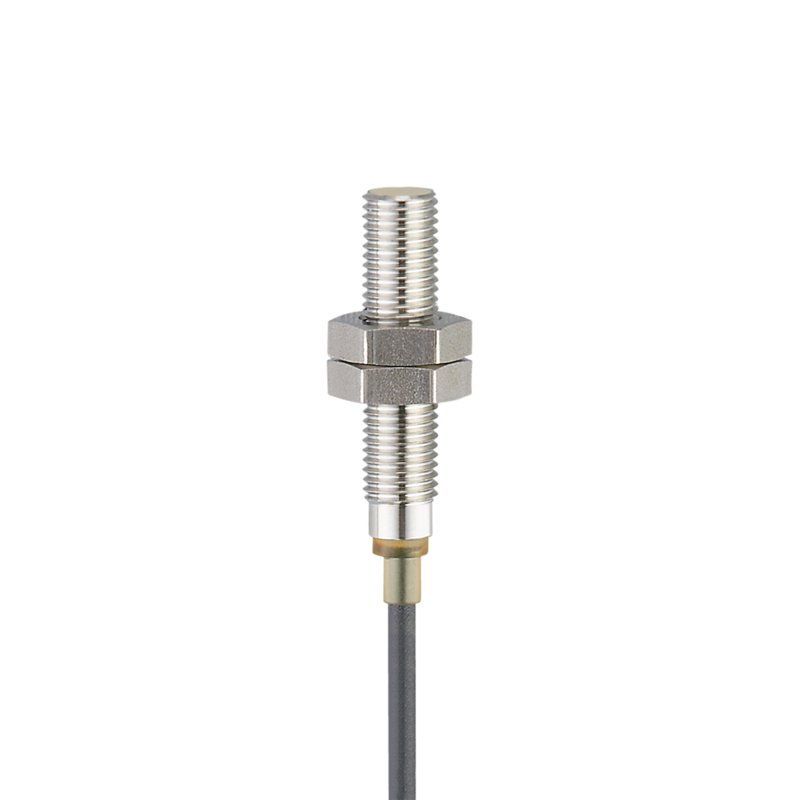

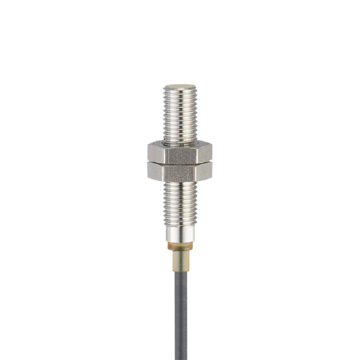

IES208 - IEB3003BANKG/V4A/K1/2M/PUR
Czujnik indukcyjny IFM, średnica M8, sn=3 mm, czoło zabudowane, NPN/NO, zasilanie 10-30 VDC, kabel 2 m, 2000 Hz, FAKTOR=1, L=37 mm, IP67/IP69K
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Odpowiednie do zastosowań przemysłowych, mobilnych, do chłodzenia i smarowania
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Współczynnik korekcji 1: Stały zasięg wykrywania wszystkich metali
- Bardzo wysoka częstotliwość przełączania
- Odporność na drgania i uderzenia
Cechy produktu | ||
---|---|---|
Wykonanie elektryczne | NPN | |
Funkcja wyjścia | normalnie otwarte | |
Strefa działania [mm] | 3 | |
Obudowa | Obudowa gwintowana | |
Wymiary [mm] | M8 x 1 / L = 37,5 | |
Aplikacja | ||
Konstrukcja | Zwiększony zasięg działania; współczynnik korekcji K=1; Odporność na pole elektromagnetyczne | |
Aplikacja | Zastosowania w automatyce przemysłowej | |
Odporność na pole elektromagnetyczne | tak | |
Maks. natężenie pola magnetycznego [mT] | 300 | |
Dane elektryczne | ||
Napięcie zasilania [V] | 10...30 DC | |
Pobór prądu [mA] | < 20 | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Wyjścia | ||
Wykonanie elektryczne | NPN | |
Funkcja wyjścia | normalnie otwarte | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
Częstotliwość przełączania DC [Hz] | 2000 | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed przeciążeniem | tak | |
Strefa działania | ||
Strefa działania [mm] | 3 | |
Realny zasięg działania Sr [mm] | 3 ± 10 % | |
Gwarantowany zasięg działania [mm] | 0...2,43 | |
Zwiększony zasięg działania | tak | |
Dokładność / odchylenie | ||
Współczynnik korekcji | stal: 1 / stal kwasoodporna: 1 / mosiądz: 1 / aluminium: 1 / miedź: 1 | |
Histereza [% z Sr] | 3...15 | |
Dryft punktu przełączania [% z Sr] | -10...10 | |
Współczynnik korekcji K=1 | tak | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -40...85 | |
Ochrona | IP 65; IP 66; IP 67; IP 68; IP 69K | |
Testy / dopuszczenia | ||
EMC | ||
EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
EN 61000-4-4 Burst | 2 kV | |
EN 61000-4-6 w. cz. przewodzone | 10 V | |
EN 55011 | klasa B | |
Odporność na wibracje | ||
EN 60068-2-6 Fc | 20 g (10...3000 Hz) / 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | |
Odporność na wstrząsy | ||
EN 60068-2-27 Ea | 100 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
Próba udarowa ciągła | ||
EN 60068-2-27 | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych | |
Próba szybkiej zmiany temperatury | ||
EN 60068-2-14 Na | TA = -40 ° C; TB = 85 ° C; tl = 30 min; t2 = <10 s; 50 cykli | |
Próba natrysku solanki | ||
EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
MTTF [lata] | 747 | |
Oprogramowanie wbudowane w cenie produktu | tak | |
Dopuszczenie UL | ||
Ta | -25...70 °C | |
Typ obudowy | Type 1 | |
Zasilanie | Limited Voltage/Current | |
Dopuszczenie UL numer | A013 | |
Numer UL | E174191 | |
Dane mechaniczne | ||
Waga [g] | 44,454 | |
Obudowa | Obudowa gwintowana | |
Montaż | montaż zabudowany | |
Wymiary [mm] | M8 x 1 / L = 37,5 | |
Opis gwintu | M8 x 1 | |
Materiał | stal nierdzewna (1.4404 / 316L); powierzchnia aktywna: LCP biały; okno LED: PEI; nakrętki zabezpieczające: stal nierdzewna (1.4404 / 316L) | |
Moment dokręcający [Nm] | A = 6 mm: 2 Nm; B: 5 Nm | |
Wyświetlacze / elementy robocze | ||
Wyświetlacz | ||
Stan wyjścia | 1 x LED, kolor żółty | |
Akcesoria | ||
Dostarczane elementy | nakrętki zabezpieczające: 2 | |
Uwagi | ||
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Przewód: 2 m, PUR; 3 x 0,14 mm2 |
