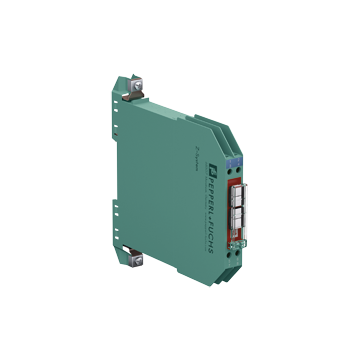

Z779.F - 072176
2-kanałowa iskrobezpieczna bariera Zenera firmy Pepperl+Fuchs, wersja DC, dodatnia polaryzacja, napięcie robocze 26,5V przy 10 µA, rezystancja szeregowa max. 341 OHM, zabezpieczenie 50 mA, montaż na szynie DIN, wymienny bezpiecznik zapasowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry bariery Zenara typu Z779.F
- 2-kanałowy
- Wersja DC, biegunowość dodatnia
- Napięcie robocze 26,5 V przy 10 µA
- Rezystancja szeregowa maks. 341 ?
- Bezpiecznik 50 mA
- Montaż na szynie DIN
- Wymienny bezpiecznik zapasowy
| Ogólne specyfikacje | ||
|---|---|---|
| Typ | Wersja DC, biegunowość dodatnia | |
| Specyfikacje elektryczne | ||
| Nominalny opór | 300 Ω | |
| Rezystancja szeregowa | max. 341 Ω | |
| Bezpiecznik | 50 mA | |
| Połączenie z obszarem zagrożonym | ||
| Podłączenie | zaciski 1, 2; 3, 4 | |
| Bezpieczne połączenie | ||
| Podłączenie | zaciski 5, 6; 7, 8 | |
| Napięcie robocze | ||
| Pętla zasilająca | max. 27 V | |
| Pętla pomiarowa | max. 26.5 V przy 10 µA | |
| Dostosowanie | ||
| Stopień ochrony | IEC 60529 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Wilgotność względna | max. 75% bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Podłączenie | zaciski śrubowe | |
| Przekrój Przewodu | max. 2 x 2,5 mm 2 | |
| Masa | około 150 g | |
| Wymiary | 12,5 x 115 x 110 mm (0,5 x 4,5 x 4,3 cala) | |
| Rodzaj konstrukcji | modułowa obudowa zacisków, patrz opis systemu | |
| Montaż | na szynie montażowej 35 mm DIN zgodny z EN 60715: 2001 | |
| Dane do zastosowania w obszarach niebezpiecznych | ||
| Certyfikat badania typu UE | BAS 00 ATEX 7096 | |
| Znakowanie |  II (1)GD, [Ex ia Ga] IIC, [Ex ia Da] IIIC, (-20 °C ≤ Tamb ≤ 60 °C) [circuit(s) in zone 0/1/2] |
|
| Napięcie | 28 V. | |
| Prąd | 93 mA | |
| Moc | 650 mW | |
| Zasilanie | ||
| Maksymalne bezpieczne napięcie | 250 V. | |
| Rezystancja szeregowa | min. 301 Ω | |
| Certyfikat | TÜV 99 ATEX 1484 X | |
| Znakowanie | II 3G Ex nA II T4 [device in zone 2] |
|
| Zgodność z dyrektywą | ||
| Dyrektywa 2014/34 / UE | EN 60079-0:2012+A11:2013 , EN 60079-11:2012 , EN 60079-15:2010 | |
| Międzynarodowe aprobaty | ||
| Zatwierdzenie FM | ||
| Rysunek kontrolny | 116-0118 | |
| Aprobata UL | ||
| Rysunek kontrolny | 116-0355 (cULus) | |
| Aprobata IECEx | IECEx BAS 18.0033 | |
| Zatwierdzony dla | [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I | |
| Informacje ogólne | ||
| Dodatkowa informacja | Przestrzegać certyfikatów, deklaracji zgodności, instrukcji obsługi i instrukcji, w stosownych przypadkach. Aby uzyskać informacje, zobacz www.pepperl-fuchs.com. | |
