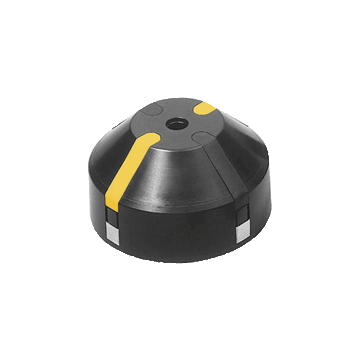

BT115A - 263361
Aktywator do czujników położenia zaworu seria F31 produkcji Pepeprl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Activator BT115A
- Do napędów obrotowych prawych i lewych z ruchem obrotowym 180 °
- Cztery stałe występy uruchamiające, przesunięte o 90 °
| Opis produktu |
|---|
| Aktywator do serii F31 |
| Ogólne specyfikacje | ||
|---|---|---|
| Średnica pierścienia | max. 110 mm | |
| Wysokość pierścienia sprężynowego | max. 7 mm | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Średnica wału | < 90 mm | |
| Wysokość wału | 30 mm and 50 mm | |
| Wzór otworu montażowego | 30 x 130 mm | |
| Materiał | ||
| Obudowa | Element montażowy: PA | |
| Dysk dystansowy | PA (2 sztuki, moc 10 mm) | |
| Korek zaślepiający | PE (1 jednostka czarny) | |
| Zatyczka identyfikacyjna | PA (2 jednostki żółte, 2 jednostki czarne) | |
| Śruba montażowa | dla aktywatora: 1.4305 / AISI 303 (1 sztuka M6 x 25), dla czujników - F31: 1.4305 / AISI 303 (4 sztuki M5 x 16) (2 sztuki M5 x 12) | |
| Cel aktywacji | Stal nierdzewna 1.4305 / AISI 303 (zintegrowany) | |
| Masa | 120 g | |
| Moment dokręcania, śruby mocujące | 1.5 Nm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274002 |
| ECLASS 12.0 | 27274002 |
| ECLASS 11.0 | 27270103 |
| ECLASS 10.0.1 | 27270103 |
| ECLASS 9.0 | 27270103 |
| ECLASS 8.0 | 27270191 |
| ECLASS 5.1 | 27270191 |
| ETIM 9.0 | EC001487 |
| ETIM 8.0 | EC001487 |
| ETIM 7.0 | EC001487 |
| ETIM 6.0 | EC001487 |
| ETIM 5.0 | EC003015 |
| UNSPSC 12.1 | 31251509 |
