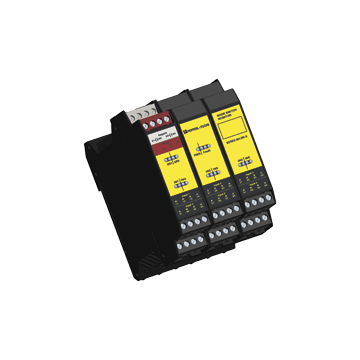

KE5D2-6H/2R-S - 235639
Przekaźnik monitorujący do jednostki 50FY41 firmy Pepperl+Fuchs, zasilanie 24 V AC/DC, (6) monitorowane wejścia, montaż na szynie DIN, podwójne wyjścia przekaźnikowe, wewnętrzne monitorowanie przekaźnika
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Safety Monitor KE5D2-6H/2R-S
- Zasilanie 24 V AC / DC
- (6) Monitorowane dane wejściowe
- Montaż na szynie DIN
- Styki przekaźnika z dwoma wyjściami
- Monitorowanie wewnętrznego przekaźnika
- Zdejmowane zaciski śrubowe
Opis produktu |
---|
Monitor bezpieczeństwa |
Ogólne specyfikacje | ||
---|---|---|
Numer pliku UL | E179102 | |
Zasilanie | ||
Napięcie znamionowe | 24 V AC / V DC (dla AC, 45 ... 62 Hz) | |
Prąd znamionowy | < 0. 5 A. | |
Pobór mocy | < 12 W | |
Wskaźniki / środki operacyjne | ||
LED zielony | moc | |
Czerwona dioda LED | status czujnika (jeden na kanał / dwa na wejście) | |
LED czerwony / zielony | przekaźnik: (2) czerwony, (2) zielony | |
Stan przełączania | Czerwona dioda LED miga: sygnał błędu | |
Wejście | ||
Rodzaj wejścia | (6) dedykowane urządzenia wejściowe do serii 50FY41- .. | |
Napięcie wejściowe | 12 V DC, (2 kanały, zlew / źródło) | |
Wyjście | ||
Prąd | 5 mA do 5 A (styk NO) | |
Przekaźnik | ||
Napięcie przełączania | 20 ... 230 V AC/DC | |
Prąd przełączania | Szczegóły dotyczące prądów i cykli znajdują się w Specyfikacjach w instrukcji | |
Trwałość mechaniczna | > 1 000 000 operacji | |
Wyjście I | 2 wyjścia przekaźnikowe, styk NO | |
Czas odpowiedzi | 20 ms (przełącznik otwarty na kontakt otwarty) | |
Charakterystyka transferu | ||
Opóźnienie czasowe przed dostępnością | 3 s | |
Zgodność ze standardami i dyrektywami | ||
Zgodność z dyrektywą | ||
Dyrektywa maszynowa 2006/42 / WE | EN / ISO 13849-1: 2008 / AC: 2009, kategoria 3 PL d | |
Dyrektywa niskonapięciowa 2006/95 / WE | EN 60664-1: 2007 | |
Dyrektywa EMC 2004/108 / WE | EN 61326-1:2006 | |
Standardowa zgodność | ||
Zgodność elektromagnetyczna | EN 61326-1:2006, EN 61000-6-3:2007+A1:2011 lub EN 61000-6-4:2007/A1:2011 | |
Standardy | EN 61496-1:2008, IEC 61496-2:2006, EN 50178:1998 | |
Aprobaty i certyfikaty | ||
Aprobata UL | UL 508 | |
Warunki otoczenia | ||
Temperatura otoczenia | -20 ... 50 ° C (-4 ... 122 ° F) | |
Specyfikacja mechaniczna | ||
Długość obudowy | 107 mm | |
Szerokość obudowy | 67.8 mm | |
Wysokość obudowy | 99 mm | |
Stopień ochrony | IP20 | |
Podłączenie | połączenie śrubowe, maks. 2,5 mm 2 | |
Masa | około 545 g | |
Montaż | Szyna montażowa DIN |
System | Classcode |
---|---|
ECLASS 13.0 | 27243101 |
ECLASS 12.0 | 27243101 |
ECLASS 11.0 | 27243101 |
ECLASS 10.0.1 | 27243101 |
ECLASS 9.0 | 27243101 |
ECLASS 8.0 | 27279215 |
ECLASS 5.1 | 27279215 |
ETIM 9.0 | EC001449 |
ETIM 8.0 | EC001449 |
ETIM 7.0 | EC001449 |
ETIM 6.0 | EC001449 |
ETIM 5.0 | EC001449 |
UNSPSC 12.1 | 39121535 |
