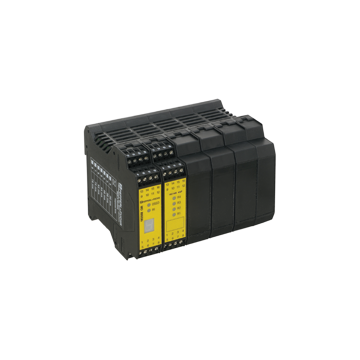

SB4-OR-4XP-B-B-B-B - 240959
Urządzenie analizujące do czujników bezpieczeństwa SLA5 / SLA40 / SLP / SLC firmy Pepperl+Fuchs , 8 kanałów czujników, wyraźnie widoczny wyświetlacz funkcjonalny LED, SIL 3, kategoria: Kat. 4, 24 V DC, ± 20%, dodatkowe 4 gniazda rozszerzeń
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Safety control unit SB4-OR-4XP-B-B-B-B
- Moduł ewaluacyjny do czujników bezpieczeństwa barierowych SLA5 (S) i SLA40; do kratek świetlnych bezpieczeństwa SLP, do kurtyn świetlnych bezpieczeństwa SLC; do przełączników i przycisków zatrzymania awaryjnego kategorii 2 i 4
- Gniazda rozszerzeń dla modułów SB4 dla opcjonalnej rozszerzonej funkcjonalności
- Samokontrola (typ 4 zgodnie z IEC / EN 61496-1)
- Tryb pracy można wybrać za pomocą przełączników DIP
- 7-segmentowy wyświetlacz diagnostyczny
- Wyjścia bezpieczeństwa OSSD, status zewnętrzny wyświetla OSSD
| Opis produktu |
|---|
| Sterownik bezpieczeństwa serii SB4 z opcjonalnymi gniazdami modułów dla zwiększenia funkcjonalności |
| Ogólne specyfikacje | ||
|---|---|---|
| Tryb pracy | Start / restart wyłączony, przekaźnik monitorujący, | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 3 | |
| Poziom wydajności (PL) | PL e | |
| Kategoria | Cat. 4 | |
| Czas misji (T M ) | 20 a | |
| PFH d | patrz instrukcja obsługi | |
| B 10d | patrz instrukcja obsługi | |
| Typ | 4 | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik diagnostyczny | Wyświetlacz 7-segmentowy | |
| Wskaźnik funkcji | Czerwona dioda LED: OSSD WYŁĄCZONA Zielona dioda LED: OSSD WŁĄCZONA Żółta dioda LED: start gotowości kanału 1–4 Żółta dioda LED: stan przełączania (odbiornik) |
|
| Stability alarm indicator | Żółta dioda LED miga: Kanał lampki kontrolnej 1 ... 4 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC, ± 20% | |
| Prąd zasilania bez obciążenia | max. 500 mA | |
| Klasa ochrony | no identification ; see instruction manuals | |
| Rozpraszanie mocy | If additional modules are used, max. 50 W | |
| Wejście | ||
| Aktywacja prądu | około 7 mA | |
| Czas aktywacji | 0.4 ... 1.2 s | |
| Wejście testowe | Resetuj wejście dla testu systemu | |
| Wyjście | ||
| Wyjście bezpieczeństwa | 2 wyjścia przekaźnikowe, zestyk zwierny sterowany siłą | |
| Wyjście sygnału | Wyjście do wyświetlania stanu przełączania OSSD | |
| Napięcie przełączania | 10 V ... 250 V AC/DC | |
| Prąd przełączania | min. 10 mA, maks. 6 A AC / DC | |
| Moc przełączania | DC: max. 24 VA AC: max. 230 VA |
|
| Czas odpowiedzi | 30 ms | |
| Dostosowanie | ||
| Bezpieczeństwo funkcjonalne | ISO 13849-1; EN 61508 part1-4 | |
| Standard produktu | EN 61496-1 | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | CE | |
| UKCA conformity | UKCA | |
| Aprobata UL | cULus | |
| Aprobata TÜV | TÜV | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 50 ° C (32 ... 122 ° F) | |
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Wilgotność względna | max. 95%, bez kondensacji | |
| Odporność na wstrząsy | patrz instrukcja obsługi | |
| Odporność na wibrację | patrz instrukcja obsługi | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP20 | |
| Podłączenie | śruba zaciski, przekrój przewodu 0,2 ... 2 mm 2 | |
| Materiał | ||
| Obudowa | Poliamidy (PA) | |
| Masa | 470 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27243101 |
| ECLASS 12.0 | 27243101 |
| ECLASS 11.0 | 27243101 |
| ECLASS 10.0.1 | 27243101 |
| ECLASS 9.0 | 27243101 |
| ECLASS 8.0 | 27243101 |
| ECLASS 5.1 | 27272790 |
| ETIM 9.0 | EC002538 |
| ETIM 8.0 | EC002538 |
| ETIM 7.0 | EC002538 |
| ETIM 6.0 | EC002538 |
| ETIM 5.0 | EC002538 |
| UNSPSC 12.1 | 46171620 |
