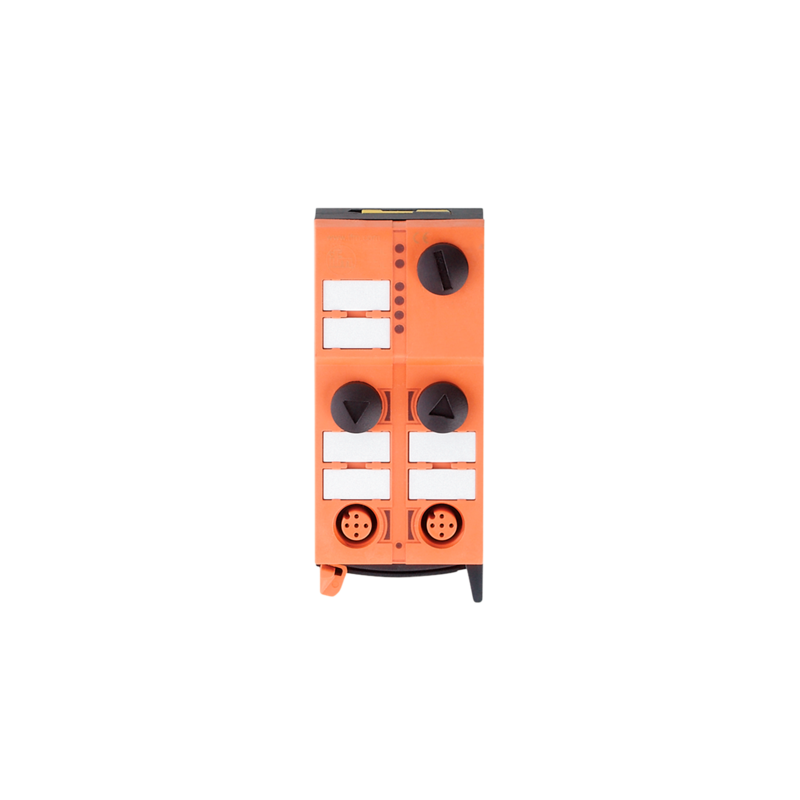

AC5225
Moduł AS-i ClassicLine z technologią szybkiego montażu, IP 67, waga 161,35g
Produkt na zamówienie
Wysyłka:
2 tygodnie
199,10 €
244,89 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
- Trzy kierunki kabla płaskiego do wyboru
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Wytrzymałe konektory M12 do podłączania czujników i aktuatorów
| Aplikacja | ||
|---|---|---|
| Wykonanie | Tylko do pracy z masterami AS-i o profilu M4 | |
| Aplikacja | montaż obiektowy | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 300 | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Dodatkowe zasilanie [V] | 20...30 DC | |
| Wejścia | ||
| Zasilanie wejść | AS-i | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link; AS-i | |
| Interfejsy - IO-Link Device | ||
| Min.czas cyklu procesu [ms] | 2,3 | |
| Interfejsy - IO-Link Master | ||
| Typ transmisji | COM1 (4,8 kBaud); COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.0 | |
| Liczba portów klasy A | 2 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...70 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 50295 | ||
| MTTF [lata] | 149 | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 3.0 | |
| Adresowanie AS-i | wtyk do adresowania | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.5.5 | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 5.5 | |
| Dane mechaniczne | ||
| Waga [g] | 161,35 | |
| Materiał | PA; Styki nakłuwające: CuSn6 niklowane i cynowane | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | PWR LED, kolor zielony Napięcie AS-i | |
| Błąd | LED, kolor czerwony | |
| Stan wyjścia | LED, kolor żółty DI/DO Port 1, Port 2 | |
| komunikacja | LED, kolor zielony IO-Link Port 1, Port 2 | |
| zakłócona komunikacja | LED, kolor czerwony Port 1, Port 2 | |
| Połączenie elektryczne | ||
| Podłączenie modułu | Kabel płaski | |
| Akcesoria | ||
| Dostarczane elementy | część dolna | |
| Akcesoria (opcjonalne) | Osłona: M12, E73004 | |
| Uwagi | ||
| Uwagi | Gdy czujniki i siłowniki są zasilane z AS-i, obciążenie nie może przekroczyć maksimum 200 mA. Pomiędzy czujnikiem a siecią ASi istnieje połączenie elektryczne. Napięcie eksplatacji "supply class 2" zgodnie z cULus |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| technologia szybkiego montażu dla płaskiego przewodu AS-i: ; możliwe trzy pozycje | ||
| Konektor: M12; kodowanie: A | ||
