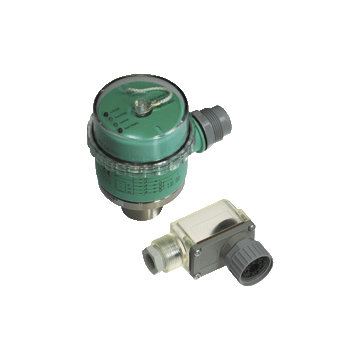

UC500-D1-3K-V7 - 212371
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, sn=60-550 mm, 3 x przekaźnik, zasilanie 20-250 VAC, konektor V7, IP65, kompensacja temperatury, monitorowanie poziomu w zbiornikach bezciśnieniowych
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
2 274,00 zł
2 797,02 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC500-D1-3K-V7
- Specjalnie do monitorowania poziomu na statkach
- Duży zakres napięć roboczych - 10 V DC ... 253 V DC
20 V AC ... 253 V AC - 3 wyjścia przekaźnikowe
- Przypisanie parametrów za pomocą mikroprzełączników
- Kompensacja temperatury
- W komplecie gniazdo kabla
| Opis produktu |
|---|
| System pojedynczej głowicy |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 60 ... 550 mm | |
| Martwe pasmo | 0 ... 60 mm | |
| Standardowa tarcza celownicza | 100 mm x 100 mm | |
| Częstotliwość przetwornika | około 380 kHz | |
| Opóźnienie odpowiedzi | > 10 s, przekaźnik < 1 s, diody LED |
|
| Wskaźniki / środki operacyjne | ||
| Czerwona dioda LED | LED 1: wskaźnik przepełnienia LED 4: wskaźnik niedopełnienia |
|
| LED zielony / żółty | LED 2: ostrzeżenie o przepełnieniu i normalnej pracy LED 3: ostrzeżenie o normalnej pracy i niedopełnieniu |
|
| Przełącznik DIP | ustawienie punktów przełączania / trybów pracy | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 253 V DC 20 ... 253 V AC, 47 ... 63 Hz |
|
| Prąd zasilania bez obciążenia | < 30 mA przy U B = 30 V DC < 110 mA przy U B = 10 V DC [; ;;] 25 mA przy U B = 220 V AC |
|
| Wyjście | ||
| Typ wyjścia | 3 wyjścia przekaźnikowe, normalnie otwarte / zamknięte, do wyboru | |
| Histereza zakresu | 20 mm | |
| Obciążenie kontaktów | 253 V AC / 150 V DC, 3 A (obciążenie omowe) | |
| Zywotność | elektryczne: 10 5 przełączające cykli z obciążeniem omowym (3 A / 253 V AC lub 3 A / 30 V DC) minimalne obciążenie styku: 100 µA / 100 mV DC mechanicznie: 20 x 10 6 cykli przełączania |
|
| Wpływ temperatury | < 4% | |
| Zabezpienie | ≤ 3 A Wymagany bezpiecznik zwłoczny na wyjściu zgodnie z IEC 60127-2 arkusz 5. Zalecenie: po zwarciu sprawdź, czy urządzenie działa poprawnie. | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | self-declaration | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Średnica obudowy | 75 mm | |
| Stopień ochrony | IP65 | |
| Podłączenie | Złącze żeńskie, V7 (7 pinów), 90 ° Przekrój przewodu: ≤1,5 mm 2 średnica kabla Ř7 ... 9 mm |
|
| Materiał | ||
| Obudowa | pokrywa: PC, obudowa: PBT kołnierz gwintowany: stal nierdzewna, złącze instalacyjne / gniazdo kabla: PETP |
|
| Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
| Masa | 700 g | |
| Uwaga | W przypadku utraty lub uszkodzenia gniazdo kabla należy zastąpić identycznym gniazdem kabla (typ V7-W) firmy Pepperl + Fuchs! | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27272803 |
| ECLASS 12.0 | 27272803 |
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 9.0 | EC001849 |
| ETIM 8.0 | EC001849 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
