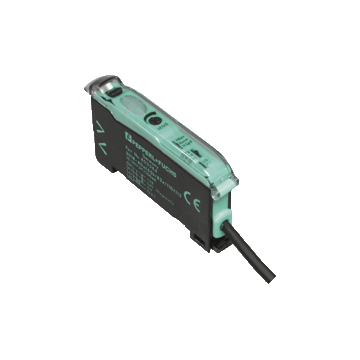

SU18-16/40A/110/115A/126A - 805701
Wzmacniacz do światłowodów firmy Pepperl+Fuchs, zakres do 150 mm (KLR-C02-2,2-2,0-K146), 1 wyjście Push-Pull, przewód 0,2 m z gniazdem M8-4pin
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
776,00 zł
954,48 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Fiber optic sensor SU18-16/40a/110/115a/126a
- Podstawowa linia do montażu na szynie DIN
- Elegancki wygląd
- 3 czasy odpowiedzi do wyboru
- Wysoka częstotliwość przełączania
- Funkcja autodiagnozy
| Opis produktu |
|---|
| Czujnik światłowodowy do światłowodów szklanych i światłowodów z tworzyw sztucznych |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres czujnika | do 150 mm (KLR-C02-2,2-2,0-K146) | |
| Zasięg wykrywania | do 450 mm (KLE-C01-2,2-2,0-K116) | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Limit światła otoczenia | 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 690 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | LED yellow: static illumination switching state, flashes when falling short of the operating reserve | |
| Elementy sterujące | Potencjometr do ustawiania czułości przełącznik suwakowy 2 pozycje: przełączanie jasno / ciemno przełącznik suwakowy 3 pozycje: funkcja timera - wyłącznik czasowy, opóźnienie włączenia 40 ms, opóźnienie wyłączenia 40 ms przełącznik suwakowy 3 pozycje: tryb pracy - normalna, wysoka prędkość, wysoka rozdzielczość |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 30 mA | |
| Wyjście | ||
| Stability alarm output | 1 push-pull (4 w 1) wyjście NPN / PNP, zabezpieczone przed zwarciem | |
| Rodzaj przełączania | jasno / ciemno włączone, przełączane | |
| Wyjście sygnału | 1 push-pull (4 w 1) wyjście NPN / PNP, zabezpieczone przed zwarciem | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ≤ 2 V DC przy 100 mA; ≤ 0,7 V przy 10 mA | |
| Częstotliwość przełączania | Tryb standardowy: 3 kHz, Tryb wysokiej prędkości: 6 kHz, Wysoka rozdzielczość: 250 Hz | |
| Czas odpowiedzi | Tryb standardowy: 160 µs, Tryb wysokiej prędkości: 80 µs, Wysoka rozdzielczość: 2 ms | |
| Powtórz dokładność | ≤ 0,5% skorygowanego zakresu czujnika | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -10 ... 55 ° C (14 ... 131 ° F) | |
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 9 mm | |
| Wysokość obudowy | 34,5 mm | |
| Głębokość obudowy | 62.3 mm | |
| Stopień ochrony | IP50 | |
| Podłączenie | 200 mm, kabel PVC z 4-biegunowym wtykiem M8 | |
| Materiał | ||
| Obudowa | PC | |
| Masa | 45 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270905 |
| ECLASS 12.0 | 27270905 |
| ECLASS 11.0 | 27270905 |
| ECLASS 10.0.1 | 27270905 |
| ECLASS 9.0 | 27270905 |
| ECLASS 8.0 | 27270905 |
| ECLASS 5.1 | 27270905 |
| ETIM 9.0 | EC002651 |
| ETIM 8.0 | EC002651 |
| ETIM 7.0 | EC002651 |
| ETIM 6.0 | EC002651 |
| ETIM 5.0 | EC002651 |
| UNSPSC 12.1 | 39121528 |
