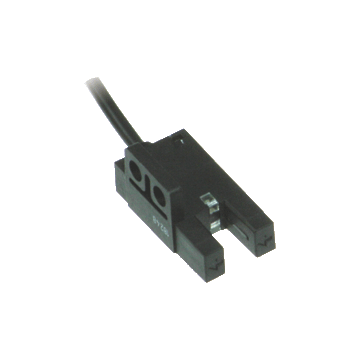

GL5-R/25/45A/115E - 816814
Czujnik optyczny szczelinowy firmy Pepperl+Fuchs, szerokość szczeliny 5 mm, światło podczerwone, zasilanie 5 ... 24 V DC, klasa 2, przewód 0,15 m z gniazdem JST, 1 wyjście NPN, światło-włącz, max. 5 kHz, -25 ... 55 ° C, IP50
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
95,00 zł
116,85 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Photoelectric slot sensor GL5-R/25/45a/115e
- Miniaturowa konstrukcja
- Zoptymalizowany do wykrywania małych części
- Wysoka częstotliwość przełączania
- Prosty i szybki montaż
- Wyraźnie widoczny funkcjonalny wyświetlacz LED
| Opis produktu |
|---|
| Miniaturowy czujnik szczelinowy do wykrywania małych części, konstrukcja R, szerokość szczeliny 5 mm, światło podczerwone, wyjście NPN, światło włączone, stały przewód 150 mm z wtyczką JST, 3-stykowy |
| Ogólne specyfikacje | ||
|---|---|---|
| Źródło światła | Podczerwień | |
| Rodzaj światła | Podczerwień, światło ciągłe, 940 nm | |
| Rozmiar docelowy | 0,8 x 1,8 mm | |
| Szerokość szczeliny | 5 mm | |
| Głębokość szczeliny | 8.5 mm | |
| Limit światła otoczenia | 1000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 3760 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | czerwona dioda LED świeci się po otrzymaniu wiązki światła | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 5 ... 24 V DC, klasa 2 | |
| Prąd zasilania bez obciążenia | max. 20 mA | |
| Opóźnienie czasowe przed dostępnością | < 2 ms | |
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | 1 NPN, zabezpieczony przed przepięciem | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 50 mA, obciążenie rezystancyjne | |
| Spadek napięcia | max. 0,2 V przy 10 mA maks. 0,6 V przy 50 mA | |
| Częstotliwość przełączania | max. 5 kHz | |
| Czas odpowiedzi | 40 µs Wiązka światła nie jest przerywana 80 µs Wiązka światła jest przerywana |
|
| Powtórz dokładność | 0,03 mm | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność z dyrektywą | ||
| Dyrektywa EMC 2004/108 / WE | EN 60947-5-2:2007+A1:2012 | |
| Standardowa zgodność | ||
| Standardy | UL 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus Recognized, Klasa 2 Źródło zasilania | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -30 ... 80 ° C (-22 ... 176 ° F) | |
| Stopień zanieczyszczenia | 2 | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 13,2 mm | |
| Wysokość obudowy | 13,4 mm | |
| Stopień ochrony | IP50 | |
| Podłączenie | 0,15 m kabel z 3-stykowym złączem JST | |
| Materiał | ||
| Obudowa | PBT | |
| Masa | 3 g | |
| Moment dokręcania, śruby mocujące | 0.6 Nm | |
| Długość kabla | 0,15 m | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270909 |
| ECLASS 12.0 | 27270909 |
| ECLASS 11.0 | 27270909 |
| ECLASS 10.0.1 | 27270909 |
| ECLASS 9.0 | 27270909 |
| ECLASS 8.0 | 27270909 |
| ECLASS 5.1 | 27270909 |
| ETIM 9.0 | EC002720 |
| ETIM 8.0 | EC002720 |
| ETIM 7.0 | EC002720 |
| ETIM 6.0 | EC002720 |
| ETIM 5.0 | EC002721 |
| UNSPSC 12.1 | 39121528 |
